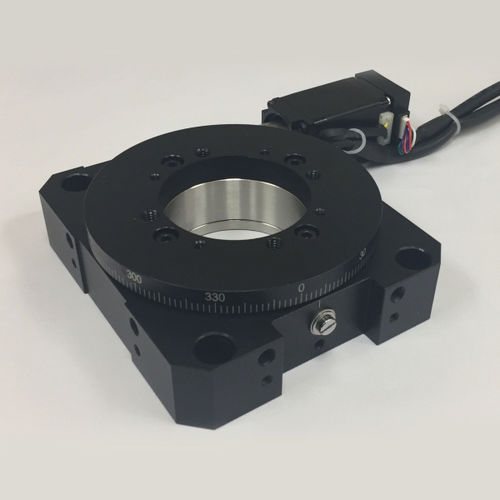

Mesa de coordenadas linear RTHM-50-100J

XYcom base giratóriade precisão

Os estágios rotativos da série RTHM fornecem resolução de arco-segundo quando acionados a partir de um micro-passo ou de um controlador de servo motor sem escovas. O desenho de perfil baixo é possível graças ao uso de rolamentos compactos de precisão. O carro rotativo do estágio proporciona rotação contínua da carga até 10 kg e tem grande abertura livre para permitir a passagem do caminho óptico ou cabos diretamente através do estágio. O corpo principal dos estágios é feito de alumínio anodizado leve e pode ser fixado diretamente a uma mesa óptica ou atuadores lineares móveis ou XY e pode ser montado em qualquer orientação. Um conjunto de engrenagem sem fim de precisão é utilizado para transferir o movimento rotativo do motor passo-a-passo para o movimento rotativo do carro. O pequeno tamanho permite o uso em espaços confinados, tais como cavidades de laser, máquinas de texturas de disco, áreas de fabricação de componentes de fibra óptica ou fabricação de semicondutores. Faixa de rotação de 360° contínua Relação de engrenagem 180:1 Velocidade máxima - 5 RPM Repetibilidade (unidireccional) Arco-segundo 36 Capacidade de carga axial / radial - Kg 10/5 Peso da fase Kg - 0,7 Tipo de motor Opção de codificador NEMA11 Encoder Conta/volta 4.000 Mecanismo de accionamento Engrenagem sem-fim de terra Relação engrenagem motor/estágio 180:1 Sensor magnético doméstico Construção em alumínio anodizado preto
