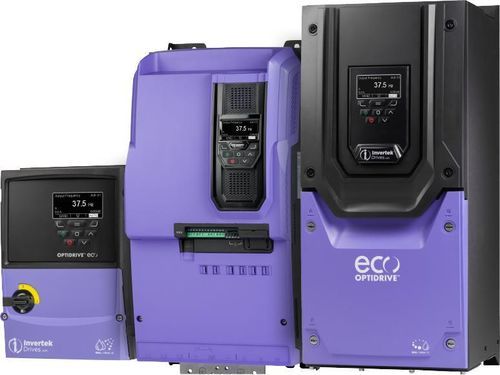

Conversor de frequência de ventilador Optidrive Eco™

para bombapara HVACcom controlador PID

Visão geral
Conversores de CA para controlo de ventoinhas e bombas em serviços HVAC de edifícios. Optidrive Eco é um variador de frequência específico para aplicação, concebido para fornecer controlo energeticamente eficiente de unidades de tratamento de ar, ventoinhas e bombas em edifícios comerciais e públicos.

Tratamento de ar eficiente em termos energéticos
Optimiza o caudal e a pressão para satisfazer a procura variável ao longo do dia, reduzindo o consumo desnecessário de energia, os custos operacionais e as emissões de carbono.

Pressurização de escadas
Mantém pressões aproximadas (tipicamente cerca de 50 Pa) nas rotas de evacuação durante incêndios. O variador controla a pressão com precisão para ajudar a manter as rotas de fuga sem fumo e a facilitar a evacuação segura.

Extração de fumos e modo de incêndio
Suporta sistemas dedicados de gestão e extração de fumos. A função Modo Incêndio mantém a operação de extração de fumos durante o período máximo permitido e pode ser configurada para operação bidirecional das ventoinhas quando for necessária inversão (por exemplo, parques de estacionamento subterrâneos).

Fire Override
Configurável para continuar as operações seguras de extração e gestão de fumos em condições de override por incêndio, mantendo a extração conforme a estratégia de segurança exigida.

Controlo de bombas de chiller e gestão multi-bomba
Fornece controlo para bombas de chiller, circulação e de refrigeração. O controlo com dois setpoints permite que as bombas alternem para setpoints inferiores em períodos de baixa procura, restabelecendo a operação total quando necessário. A avançada gestão multi-bomba Optiflow permite configurações Duty/Standby ou Duty/Assist/Standby conectadas por cabos RJ45 e comissionadas como um único conjunto de bombas gerido para mudança automática de tarefas.

Controlar o seu sistema HVAC
Inclui um controlador PID incorporado totalmente integrado com funcionalidades HVAC e de eficiência energética, concebido para operação intuitiva e comissionamento rápido. Em muitas instalações, isto elimina a necessidade de controladores externos.

Operação de múltiplas ventoinhas
O controlo coordenado de estações de ventoinhas é padrão, permitindo controlo independente em múltiplas ventoinhas ou bancos de ventoinhas.

• Todos os variadores operam em velocidade variável para máxima poupança de energia.
• Partilha igual do tempo de funcionamento por cada ventoinha / banco.
• Reconfiguração automática do sistema em caso de falha de uma ventoinha.
• Continuação da operação do sistema quando variadores individuais estão desligados.
• Comunicação e tensão de controlo +24 V partilhadas entre variadores via cabo RJ45 padrão.
• Indicadores de manutenção independentes por banco de ventoinhas.
• Qualquer banco de ventoinhas pode ser passado para operação Manual e reintegra-se automaticamente na rede quando regressa a Auto.
• Para aplicações com transmissão por correia, cada ventoinha pode ser configurada para deteção de rotura de correia.
• Isolador de rede opcional com bloqueio para manutenção segura.
• Variadores configurados por configuração de parâmetros simples e autoconfiguração inteligente do variador.

Otimização da eficiência
Funções avançadas de otimização ajustam o uso de energia à carga da ventoinha ou bomba para garantir elevada eficiência. Medidores de energia incorporados mostram o consumo e suportam o cálculo das poupanças. Funções de evitamento de ressonância permitem ao variador saltar frequências que provocam ressonância mecânica.

Modo de suspensão integrado com Auto-boost
O modo de suspensão desativa o variador quando a procura é baixa e reativa-o automaticamente quando necessário. Ciclos de auto-boost evitam oscilações e asseguram recuperação fiável de pressão no arranque/paragem.

Redução de ruído
Opções de alta frequência de comutação (até 32 kHz) reduzem o ruído audível do motor. A seleção de frequências a evitar previne frequências de ressonância em condutas e tubagem. Ventoinhas de arrefecimento reguladas por temperatura reduzem o ruído do variador em baixas cargas.

Evitamento de ressonância
O comportamento programável de saltar frequências minimiza a operação em frequências de ressonância prejudiciais, transitando essas frequências apenas durante aceleração ou desaceleração.

Deteção de rotura de correia
Monitora a carga ao longo da gama de velocidades e compara com as condições normais comissionadas para detetar deslizamento de correia ou falha iminente, emitindo alarmes ou avisos antes da falha total. Também pode detetar outras condições de perda de carga (acoplamento partido, etc.).

Bypass controlado pelo variador
Pode funcionar como controlador de bypass dentro de um circuito de bypass. A seleção do bypass pode ser comandada por um sistema de gestão do edifício ou ativada automaticamente quando o variador entra em trip para minimizar a interrupção do serviço.

Man / Auto
Seleção de controlo manual para comissionamento, verificações do sistema ou override temporário. A seleção automática incorporada restitui o variador ao controlo automático quando necessário.

Dados técnicos / Especificações

• Família de modelos: Optidrive Eco™
• Aplicação: serviços HVAC de edifícios — ventoinhas e bombas
• Controlador PID integrado para integração HVAC
• Controlo de bomba com dois setpoints
• Gestão multi-bomba Optiflow avançada (rede por cabo RJ45)
• Medidores de consumo incorporados e otimização energética
• Evitamento de ressonância e seleção de frequências a evitar
• Modo de suspensão integrado com Auto-boost
• Seleção de frequência de comutação até 32 kHz para operação silenciosa do motor
• Deteção de rotura de correia / perda de carga com ajuste de sensibilidade
• Controlo multi-ventoinha coordenado com partilha igual do tempo de funcionamento e reconfiguração automática em caso de avaria
• Comunicação e tensão de controlo +24 V partilhadas via RJ45 entre variadores
• Indicadores de manutenção independentes por banco de ventoinhas
• Isolador de rede opcional com bloqueio para manutenção segura
• Capacidade de bypass controlado pelo variador
• Seleção Man/Auto com retorno automático a Auto
