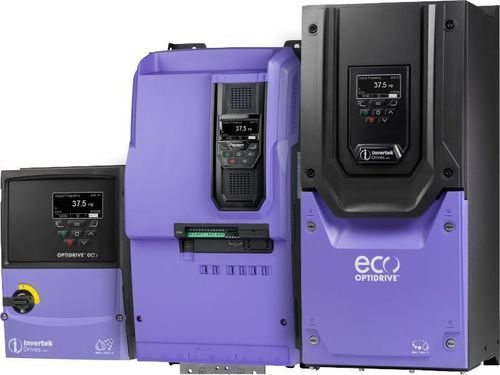

Unidade de controle de bomba para sistema autônomo Optidrive Eco™

com alarme integradopara a gestão de bombascom reinicialização de bomba automática

Visão geral
Optidrive Eco é uma solução compacta de inversor de frequência (VFD) específica para estações de bombagem, permitindo controlo flexível de múltiplas bombas sem necessidade de PLCs ou unidades de controlo separadas. Projetado para simplificar a instalação e operação, oferece controlo centralizado, arranque rápido e funcionamento com velocidade variável e eficiência energética para até cinco bombas.

Optiflow (Controlo total)

• Um único inversor Master gere e monitoriza o funcionamento do sistema; as ligações de controlo são feitas apenas ao Master.
• Inversores Slave ligam-se através de um único cabo RJ45 e exigem apenas uma configuração básica, reduzindo tempo de instalação e cablagem.
• Suporta até cinco bombas em qualquer configuração (Duty / Assist / Standby) com rotação automática das responsabilidades para equalizar os tempos de funcionamento e maximizar vida útil e eficiência.

Benefícios principais

• Pressão e caudal consistentes independentemente do número de bombas em funcionamento; bombas adicionais entram automaticamente em serviço quando a procura aumenta e desligam-se quando não são necessárias.
• Reconfiguração automática em caso de avarias em bombas ou inversores, incluindo falha do Master, para manter o serviço.
• O sistema continua a operar quando inversores individuais estão sem energia; o Master pode ser isolado sem afetar os Slaves.

Evitar tempo de inatividade das bombas

• Deteção/limpeza de bloqueios: deteta obstruções e pode ativar ciclos de limpeza/desenredamento programáveis para as eliminar automaticamente.
• Proteção contra funcionamento a seco: monitoriza velocidade/potência para alertar ou desligar a bomba em funcionamento a seco, evitando danos.
• Função de pré-aquecimento do motor: pré-aquecimento configurável para evitar condensação durante a inatividade e imediatamente após a paragem.
• Ciclo de agitação da bomba: ciclos de limpeza/agitação configuráveis acionados após períodos de inatividade para remover sedimentos.

Bypass controlado pelo inversor
O inversor pode atuar como controlador de bypass inteligente dentro de um circuito de derivação. O modo bypass pode ser ativado por comandos do sistema de gestão do edifício ou selecionado automaticamente em condições de trip para minimizar a interrupção do serviço.

Amorço da bomba com proteção contra rotura de tubo
O modo de amorço fornece partidas controladas para garantir o enchimento e pressurização corretos das tubagens. Alertas de baixa pressão são ignorados durante o amorço, mas um tempo limite de segurança impede funcionamento contínuo se o amorço falhar. Durante a operação normal o inversor monitoriza a pressão mínima e irá disparar em caso de pressão baixa prolongada (por ex. rotura de tubo).

Características de controlo da bomba

• Operação em velocidade variável em todos os inversores para máxima poupança de energia.
• Partilha igual do tempo de funcionamento entre as bombas através de rotação automática das responsabilidades.
• Reconfiguração automática do sistema em caso de avaria de bomba ou inversor (incluindo o Master).
• Operação contínua quando inversores individuais estão desligados, incluindo isolamento seguro do Master.
• Comunicação e alimentação de controlo +24V partilhada entre os inversores via cabo RJ45 padrão.
• Indicadores de manutenção independentes por bomba para apoiar o planeamento de manutenção.
• Qualquer bomba pode ser colocada em modo manual (Hand) e voltará automaticamente à rede quando retornada a Auto.
• Para aplicações de águas residuais, cada bomba pode ser configurada para deteção de bloqueios/engarrafamentos e ativar ciclos automáticos de desenredamento/limpeza.
• Interruptor de alimentação principal opcional com bloqueio para manutenção segura.
• Optiflow configurado através de um conjunto simples de parâmetros e auto-configuração inteligente do inversor para rápida colocação em serviço.
