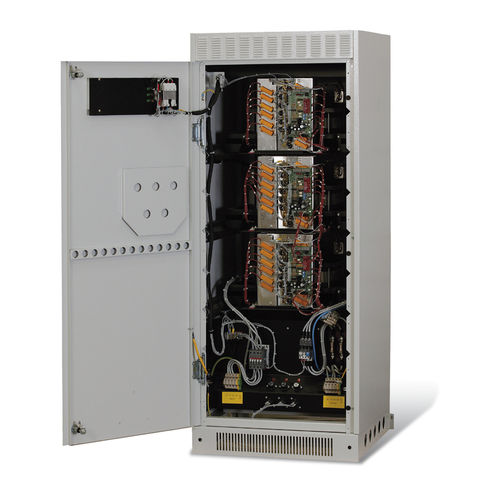

Condicionador para rede elétrica monofásica MINISTATIC series

trifásica

Este dispositivo destina-se a limitar os picos transversais e de modo comum que excedam o valor de pico da tensão de entrada. A proteção contra tensões transitórias pode também ser eficaz em picos de origem atmosférica superiores a 6kV. FILTROS RFI Atenuam as interferências transversais e de modo comum de alta frequência superiores a 300 kHz. TRANSFORMADOR DE ISOLAMENTO Caracteriza-se por uma baixa impedância de saída, insensibilidade ao fator de potência da carga, elevada atenuação e isolamento funcional e dielétrico. O transformador de classe térmica F tem uma configuração de enrolamento concêntrico rebaixado para cumprir os requisitos de impedância e fator de potência. A blindagem dupla permite uma atenuação de modo comum superior a 110 dB até 350 kHz e um grau de isolamento em conformidade com as normas relevantes. As distâncias de fuga e de isolamento são superiores a 7 mm. A sobretensão suportável a 50/60 Hz entre o primário e o secundário excede os 3750V. O isolamento à tensão de impulso de fulminação é de 8 kVolt. REGULADOR ELECTRÓNICO DE TENSÃO O regulador eletrónico de tensão estabiliza a tensão permitindo atingir, em todas as condições de carga, uma precisão de tensão de saída de ±3% com uma eficiência muito elevada sem gerar qualquer interferência EMI. As suas principais características são: tempo de resposta inferior a 2 ms/volt, insensibilidade ao fator de potência da carga, impedância dinâmica reduzida (0,5%), eficiência superior a 99%, circuito de deteção da tensão de saída "quase-pico" que permite a "aquisição de dados" em 10 ms e a compensação do achatamento da forma de onda provocado por cargas não lineares, distâncias de fuga e de segurança superiores a 8 mm, montagem de semicondutores de potência com isolamento interno de 2500 Volt em dissipadores de calor isolados.
