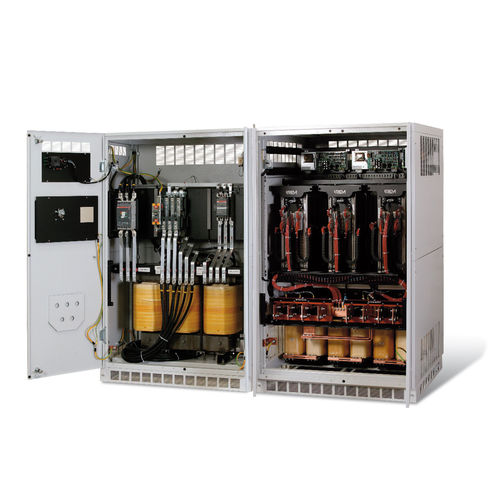

Condicionador para rede elétrica trifásica STEROGUARD

A proteção contra sobretensões transitórias geradas por descargas atmosféricas ou por processos de comutação é assegurada por descarregadores de sobretensões do tipo 2 (cat. C) em conformidade com a norma EN 61643-11/VDE 0675, parte 6-11, caracterizados por uma corrente de descarga nominal (8/20) ln de 40 (ou 60) kA, por uma corrente de descarga com impulso Imax de 50 (ou 110) kA, um nível de proteção ascendente não superior a 1300 V e um tempo de resposta tA inferior a 25 ns. TRANSFORMADOR DE ISOLAMENTO Este componente, graças à blindagem eletrostática inserida entre os enrolamentos primário e secundário, assegura a separação galvânica e uma elevada atenuação dos ruídos de modo comum. Caracteriza-se pela configuração em estrela delta N ou pela classe térmica F ou N, pela baixa impedância de saída e pela insensibilidade ao fator de potência. O isolamento entre o primário e o secundário, o primário e a blindagem, o secundário e a blindagem é superior a 3000 V durante um minuto. REGULADOR DE TENSÃO ELECTRODINÂMICO Garante o valor "true RMS" da tensão com uma precisão de saída de ±1%, mesmo na presença de fortes distorções harmónicas. O circuito de controlo inovador, combinado com a fiabilidade estrutural do sistema de estabilização eletrodinâmico, tem as seguintes características tempo de resposta de 6 a 40ms/Volt, consoante o modelo capacidade de sobrecarga de 10 vezes a tensão nominal durante 10 milissegundos, 5 vezes durante 6 segundos, 2 vezes durante 60 segundos eficiência de 97-98% insensibilidade ao fator de potência da carga e às variações de carga insensibilidade às variações de frequência da rede, na gama de ±5% distorção harmónica introduzida inferior a 0,2% em qualquer condição de funcionamento (praticamente nula)
