Secador a vácuo ESC series

de bateladapara madeirapara peças grandes

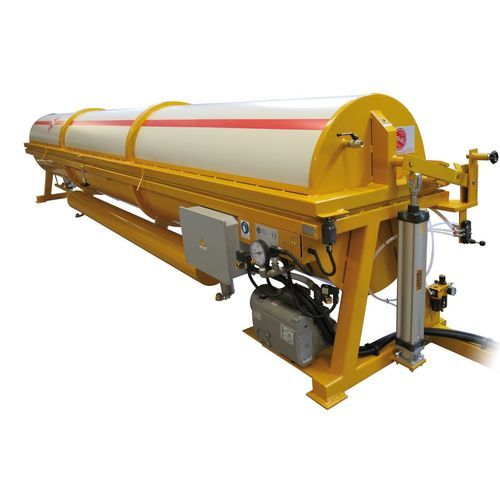

Secador a vácuo com ABERTURA SUPERIOR

Os secadores da série ESC destinam-se a oficinas e pequenas unidades industriais com espaço reduzido. O autoclave com abertura superior permite aproveitar todo o comprimento interior sem extrair o carro, reduzindo a área ocupada e aceitando comprimentos de carga padrão.

Princípio de funcionamento

O equipamento opera a baixa temperatura em vácuo, extraindo a água da madeira sem submetê-la a choques térmicos que provoquem fissuras ou deformações. O vapor em suspensão mantém as superfícies húmidas, evitando pequenas fendas. A humidade entre o ambiente e o material é controlada por um condensador que precipita o vapor. O condicionamento da câmara é mantido por sondas ligadas aos circuitos de aquecimento e condensação e à madeira; esse condicionamento programado inicia a transmigração da água das paredes celulares para a superfície, onde é continuamente evaporada até atingir o teor de humidade desejado. O condensado recolhido no fundo do autoclave é periodicamente descarregado para manter condições de secagem estáveis.

Vantagens

• Secagem rápida: processo a vácuo e baixa temperatura que permite grande redução horária de humidade sem stress térmico.
• Qualidade consistente: fissuras mínimas, sem deformações, cor estável e propriedades mecânicas preservadas.
• Capacidade: adequado para secções espessas e madeira com elevada humidade inicial, incluindo tábuas e semi-acabados.
• Baixos custos operacionais: perdas térmicas reduzidas e uso eficiente de energia elétrica e térmica; intervenção manual mínima.
• Baixa manutenção: construção simples, materiais anticorrosivos e dispositivos automáticos básicos.

Principais características

• Autoclave em aço pintado com epóxi (standard); opção em aço inoxidável AISI 304 para madeiras corrosivas (p.ex. carvalho, castanheiro).
• Revestimento isolante para minimizar perdas térmicas.
• Abertura da carcaça com pistões pneumáticos para acesso vertical.
• Quadro elétrico com microprocessador para ciclos automáticos programáveis.
• Sondas de humidade em unidade de amostra para controlo do processo.
• Descarga automática de condensados.
• Placas de aquecimento elétricas em alumínio.
• Bomba de vácuo lubrificada a óleo para serviço contínuo.

Acessórios a pedido

• Sistema Air-bag pressing.
• Sistema de desinfecção para xilófagos por meio de pastilhas inseticidas.

Requisitos operacionais

A instalação requer apenas uma tomada elétrica e um poço de drenagem para os condensados.

Tabela técnica (tipos e dados principais)

TYPE | a mm | b mm | c mm | d mm | h mm | i mm | m mm | o mm | Weight kg | Cap. m3 | Pow. Inst. kW | Pow. Assor. kWh
ESC Jun.4 | 1200 | 800 | 4900 | 1600 | 750 | 1200 | 4000 | 480 | 400 | 0,6 | 3,6 | 0,9
ESC Jun.5 | 1200 | 800 | 5900 | 1600 | 750 | 1200 | 5000 | 480 | 460 | 0,7 | 3,6 | 0,95
ESC 1,5 | 1500 | 1450 | 4900 | 2200 | 820 | 1650 | 4000 | 800 | 700 | 1,5 | 8 | 1,3
ESC 2 | 1500 | 1450 | 5900 | 2200 | 820 | 1650 | 5000 | 800 | 800 | 2 | 8 | 1,8

Características / especificações técnicas

• Secagem a vácuo a baixas temperaturas para minimizar tensões térmicas e evitar fissuras/deformações.
• Sistema de condensação para remoção de vapor e manutenção de humidade controlada.
• Controlo por microprocessador com ciclos de condicionamento programáveis e sondas de monitorização.
• Construção do autoclave: aço pintado epóxi (standard); opção AISI 304 para madeiras corrosivas.
• Pistões pneumáticos para abertura vertical que reduzem o espaço e permitem usar todo o comprimento útil do autoclave.
• Descarga automática de condensados.
• Placas de aquecimento em alumínio.
• Bomba de vácuo lubrificada a óleo.
• Acessórios opcionais: Air-bag pressing; sistema de desinfecção com pastilhas inseticidas para xilófagos.
• Alimentação e drenagem: requer uma tomada elétrica e um poço de drenagem para condensados.
