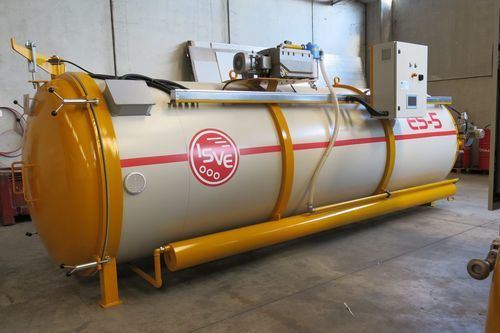

Secador a vácuo ES series

elétricocontínuopara madeira

Visão geral do produto
A série ES inclui secadores a vácuo contínuo com capacidades líquidas de 3 a 25 m3, destinados a marcenarias e comerciantes de madeira que necessitam de secagem automática por vácuo.

Principais características

• Autoclave: aço revestido com epóxi para espécies sem tanino; opção em AISI 304 aço inox para madeiras corrosivas (carvalho, castanheiro, etc.).
• Revestimento térmico isolante.
• Sistema de carregamento com carro porta‑placas e madeira com abertura do carro.
• Guias externas do carro para carga/descarga fiável.
• Painel elétrico de comando com microprocessador para ciclos automáticos e paragem.
• Sondas de controlo de humidade na unidade de amostra para monitorização do processo.
• Tubulação de condensado em aço inox com dois ventiladores de arrefecimento.
• Bomba de circulação de água quente.
• Válvula/bomba motorizada de quatro vias para ligação a fonte externa de água quente.
• Descarga automática de condensado.
• Placas elétricas de aquecimento em alumínio.
• Suportes porta‑placas.
• Bomba de vácuo lubrificada a óleo.

Acessórios a pedido

• Sistema de prensagem Air‑bag.
• Sistema de desinfeção contra xilófagos mediante pastilhas inseticidas.

Notas de instalação
Para arrancar a máquina, é necessária apenas uma tomada elétrica e um poço de descarga de condensado.

Tabela de dimensões e especificações (colunas: TYPE; a1 mm; a mm; b mm; c mm; d mm; e mm; f mm; Peso t; Cap. m3 netta; Pot. Inst. kW; Pot. Assor. kWh)
TYPE | a1 mm | a mm | b mm | c mm | d mm | e mm | f mm | Peso t | Cap. m3 netta | Pot. Inst. kW | Pot. Assor. kWh
ES 3 | 795 | 822 | 2000 | 2100 | 1300 | 5900 | 5000 | 1,7 | 3 | — | —
ES 5 | 990 | 1100 | 2300 | 2390 | 1620 | 5900 | 5000 | 4,1 | 5 | 2,1 | 1,5
ES 8 | 1200 | 1220 | 2300 | 2650 | 2100 | 8000 | 7000 | 4,8 | 8 | 2,5 | 2,0
ES 5+5 | 2 secadores com uma unidade de comando | — | — | — | — | — | — | 9,5 | 10 | 2,2 | 2,1
ES 12 | 1400 | 1280 | 2400 | 2750 | 2300 | 8000 | 7000 | — | 12 | 3,2 | 2,8
ES 20 | 1600 | 1280 | 2500 | 2850 | 2500 | 12000 | 11000 | — | 20 | 3,2 | 3,0
ES 25 | 2400 | 2400 | 3700 | 4000 | 3600 | 9000 | 7000 | — | 25 | 5,4 | 4,0

Especificações técnicas

• Série: ES (secador a vácuo contínuo).
• Capacidades líquidas disponíveis: 3, 5, 8, 10 (ES 5+5), 12, 20, 25 m3.
• Autoclave: aço com revestimento epóxi (padrão) ou AISI 304 inox (opção para madeiras corrosivas).
• Isolamento térmico para reduzir perdas de calor.
• Sistema de carregamento: carro porta‑placas com guias externas.
• Controlo: painel elétrico com microprocessador e sondas de humidade em amostra para ciclos automáticos e paragem.
• Condensação: tubagem inox e dois ventiladores de arrefecimento; descarga automática do condensado.
• Aquecimento e circulação: placas elétricas de alumínio; bomba de circulação de água quente e válvula motorizada de quatro vias para ligação a fonte externa de água quente.
• Sistema de vácuo: bomba de vácuo lubrificada a óleo.
• Acessórios: prensagem Air‑bag e sistema de desinfeção com pastilhas inseticidas disponíveis a pedido.
• Potências instaladas e consumos indicativos por modelo; consultar tabela.
