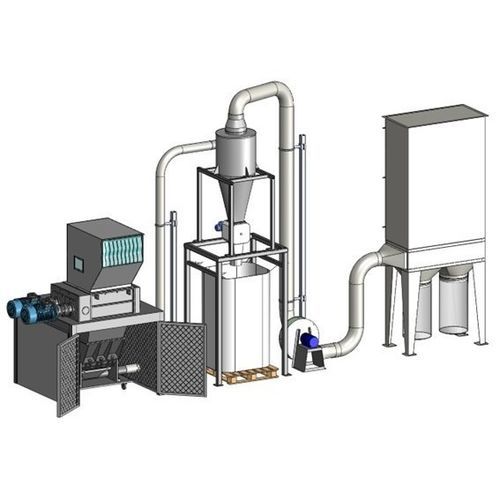

Linha de reciclagem de materiais plásticos 40/80S – GR500

com granulação

Visão geral
Sistema combinado em linha composto por um triturador industrial 40/80S acoplado ao granulador GR500, concebido para redução primária do tamanho e granulação de materiais volumosos e rígidos.

Características do triturador

• Estrutura em chapa de aço eletrossoldada de grande espessura
• Suportes de rolamentos de rolo com vedação contra pó e líquidos
• Placas laterais intercambiáveis resistentes ao desgaste que separam a câmara de corte das flanges dos rolamentos
• Eixos extra-espessos com 20 fresas em aço especial resistente ao desgaste e 20 discos de inserção para manuseio de peças volumosas
• Arranjo escalonado dos dentes para melhor apreensão e progressão de corte
• Dois redutores epicicloidais com eixos paralelos ao eixo das fresas
• Dois motores 7,5 kW, 6 pólos, multi-tensão/multi-frequência (IE3)
• Transmissão em banho de óleo com engrenagens e pinhões em aço
• Barra de proteção dos motores elétricos
• Câmara de corte 400 × 800 mm e tremonha eletrossoldada para carga frontal ou superior com tampa deslizante e tiras de borracha anti fly-back

Características do granulador

• Estrutura de suporte robusta em tubular eletrossoldado para alojar o GR500
• Painéis metálicos insonorizados e câmara de alojamento com porta de segurança para manutenção
• Porta dupla com fecho elétrico e microinterruptor de segurança para extração do granulador
• Guias internas para centragem precisa do GR500
• Caixa porta-rotor em aço de grande espessura com rotor central aberto Ø260 mm e lâminas intercambiáveis e reafiáveis em aço de alta liga
• Entrada de carga 300 × 500 mm e conjunto de lâminas fixas ajustáveis axialmente
• Tela intercambiável até 4 mm
• Transmissão por correias trapezoidais de alta resistência no volante e motor de 11 kW montado em calhas para ajuste da tensão

Características do sistema de controlo

• Quadro elétrico conforme normas CEE com limitador de binário que inverte o rotor em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo das periféricas
• Visor táctil a cores de 6” para ajuste de parâmetros
• Programa AUTO TUNING ISVE de autoajuste
• Software para comando dos sistemas de carga, refinador/granulador e sistema de aspiração opcional
• Funções de paragem de emergência e segurança
• PROGRAMA DE MANUTENÇÃO ISVE indicando manutenção programada no HMI
• Predisposição para assistência remota e SAFETY SERVER CONNECTION ISVE para supervisão em tempo real
• Execução conforme normas CE.

Outras características

• Motores e controlo SIEMENS
• Eixo anti-torsão
• Painel táctil (HMI)
• Programa de manutenção ISVE e preparação para ligação a servidor

Especificações técnicas

• Modelo: triturador 40/80S combinado com granulador GR500
• Câmara de corte do triturador: 400 × 800 mm
• Eixos do triturador: extra-espessos com 20 fresas resistentes ao desgaste e 20 discos de inserção
• Motores do triturador: 2 × 7,5 kW, 6 pólos, multi-tensão/multi-frequência (IE3)
• Transmissão triturador: banho de óleo com engrenagens e pinhões em aço; 2 redutores epicicloidais
• Diâmetro do rotor do granulador: Ø260 mm (rotor central aberto); largura útil 500 mm
• Tremonha do granulador: 300 × 500 mm
• Motor do granulador: 11 kW em calhas para ajuste de tensão
• Tela do granulador: intercambiável até 4 mm
• Transmissão: correia trapezoidal de alta resistência no volante (granulador)
• Controlo: PLC SIEMENS S7-1200, HMI 6”, limitador de binário, AUTO TUNING ISVE
• Segurança: execução CE; porta dupla com fecho elétrico e microinterruptor para extracção
