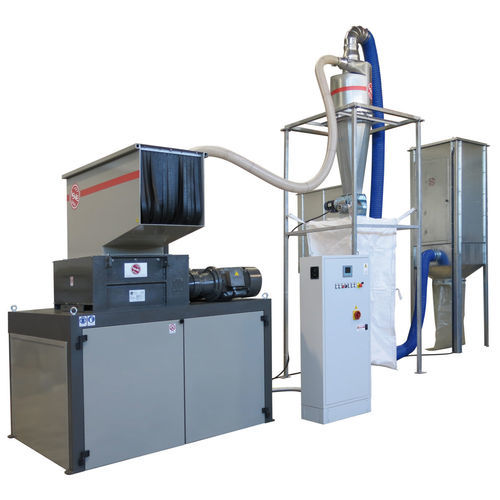

Linha de reciclagem de materiais plásticos 120/100S – GR900

com granulaçãopor trituração

Visão geral
O sistema Combi combina uma unidade de trituração industrial modelo 120/100S em linha com o granulador GR900, permitindo redução primária de tamanho e granulação subsequente para reciclagem ou preparação de material.

Características do triturador

• Estrutura em chapa eletrossoldada de grande espessura para operação industrial
• Suportes de rolamento em rolos com vedação contra poeira e líquidos para maior vida útil
• Placas laterais intercambiáveis e resistentes ao desgaste que isolam a câmara de corte
• Eixos extra-espessos com 30 fresas em aço especial anti-desgaste e 30 discos de inserção para agarrar peças volumosas
• Espessura das ferramentas (cortadores): 40 mm; disposição escalonada dos dentes para melhor avanço de corte
• 2 redutores epicicloidais com eixos de rotação paralelos ao eixo do cortador
• 2 motores 22 kW multi-tensão/multi-frequência, classe de eficiência PREMIUM (IE3)
• Transmissão em banho de óleo com engrenagens e pinhões em aço; barra de proteção dos motores inclusa
• Câmara de corte: 1200 x 1000 mm; tremonha para carga frontal ou superior com tampa deslizante e tiras de borracha anti fly-back

Características do granulador (GR900)

• Estrutura de suporte em tubo eletrossoldado robusta e painéis com isolamento acústico
• Porta dupla com fecho elétrico e microinterruptor de segurança para extração
• Guias internas para centragem precisa do GR900
• Carcaça porta-rotor em aço espesso com rotor central aberto Ø360 mm e lâminas intercambiáveis e afiáveis em aço de alta liga
• Tremonha de alimentação: 420 x 900 mm; largura útil do rotor: 900 mm
• Conjunto de lâminas fixas ajustáveis axialmente e tela intercambiável até 4 mm
• Transmissão por correias em V de alta resistência; motor 30 kW montado em trilhos para ajuste da tensão
• Compartimento insonorizado e portas de segurança para facilitar a manutenção

Sistema de controlo

• Quadro elétrico conforme normas CEE com limitador de torque que inverte o rotor em caso de sobrecarga
• PLC SIEMENS S7-1200 para controlo de todos os periféricos
• Ecrã tátil a cores 6" para ajuste dos parâmetros e monitorização
• Programa AUTO TUNING ISVE e software para controlo dos sistemas de carga, refinador e/ou sistema de vácuo
• Funções de paragem de emergência; ISVE MAINTENANCE PROGRAM para alertas de manutenção
• Predisposição para assistência remota e SAFETY SERVER CONNECTION ISVE para supervisão em tempo real
• Execução conforme normas CE

Outras características

• Acionamentos e controlo SIEMENS
• Eixo anti-torção
• Painel tátil para operador
• Programa de manutenção ISVE e conectividade de servidor

Especificações técnicas

• Configuração combinada: triturador 120/100S em linha com granulador GR900
• Câmara de corte (triturador): 1200 x 1000 mm
• Eixos e fresas: extra-espessos, 30 fresas em aço especial anti-desgaste e 30 discos
• Espessura das ferramentas: 40 mm
• Motores do triturador: 2 × 22 kW, multi-tensão/multi-frequência, PREMIUM (IE3)
• Transmissão triturador: banho de óleo com engrenagens; 2 redutores epicicloidais
• Rotor do granulador: Ø360 mm com lâminas intercambiáveis de alta liga
• Tremonha do granulador: 420 x 900 mm; largura útil 900 mm
• Motor do granulador: 30 kW em trilhos
• Tela intercambiável até 4 mm
• Insonorização e portas de segurança para acesso à manutenção
• Controlo: PLC SIEMENS S7-1200, ecrã tátil 6", limitador de torque, AUTO TUNING ISVE
• Pronto para assistência remota e supervisão em tempo real por servidor
• Execução CE
