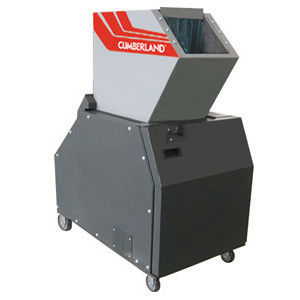

Moinho granulador com rotor C-2545

de facaspara plásticospara a indústria do plástico

Visão geral
Granulador de lâminas industrial modelo C-2545 projetado para redução de tamanho de plásticos e outros materiais. Cumberland inside. Câmara de carga insonorizada 300×450 mm com rotor de 250 mm de diâmetro; construção robusta para produção contínua.

Características
Granulador de lâminas C-2545 com câmara de corte de fácil acesso, lâminas reversíveis e componentes modulares para manutenção rápida.

Alimentador
Alimentador frontal totalmente insonorizado. Duas abas de poliuretano reduzem a fugas sonoras e evitam o retorno de material da câmara de corte. Sistema de inclinação manual servoassistido com amortecedor a gás para abertura controlada.

Câmara de corte
Câmara de corte montada com peças aparafusadas e pinos para permitir a rápida substituição de componentes de desgaste. Suportes de rolamento posicionados fora da câmara para evitar contaminação. 2 lâminas fixas reversíveis montadas em sedes com dispositivo de compensação de desgaste. Superfícies internas usinadas com precisão para facilitar a limpeza. Sistema de ajuste frontal das lâminas fixas: EasyAccess Cumberland.

Rotor
Rotor aberto auto-resfriante com eixo central equilibrado e suportes de lâmina reforçados. Sistema de duplo ângulo de corte com efeito de tesoura para maior eficiência de corte, menor ruído e menor consumo de energia. Rotor com dois discos laterais para evitar emaranhamento de materiais filamentosos. Aletas internas fornecem refrigeração adicional às paredes laterais e rolamentos.

Alojamento das lâminas
Rotor e alojamento das três lâminas rotativas fabricados em aço de alto teor de cromo e carbono, tratados com processo Cumberland para alta resistência à abrasão. Lâminas rotativas aparafusadas com parafusos de alta resistência, em K110 (58 HRC).

Grelha
Suporte de grelha com dobradiça na parte traseira para facilitar a limpeza e manutenção. Grelhas reversíveis disponíveis em diferentes malhas para ajustar o tamanho do produto.

Base
Base em aço de grande espessura com suportes antivibração para a câmara de corte. Porta de acesso e carcaça do motor em materiais isolantes e absorventes de som para reduzir a transmissão de ruído.

Descarga
Gaveta coletora projetada para conexão a um sistema de extração/aspiração; equipada com guias laterais para instalação e limpeza simples.

Motor
Motor 7,5 kW TEFC IP55 A.C. montado em trilho ajustável para tensionamento e alinhamento das correias.

Partes de transmissão
Rotor acionado por polia-volante de alta inércia. Transmissão por correias em V. Preparado para instalação de um segundo volante. Velocidade nominal do rotor: 450 rpm.

Segurança
Sensor de movimento garante que o rotor esteja parado antes de permitir a abertura da porta de serviço. Botão de emergência frontal e microinterruptor de segurança. Relé dedicado no painel de controle monitora os circuitos de segurança. Chave pivotante permite bloquear o rotor para troca segura das lâminas.

Painel elétrico
Painel de comando com grau de proteção IP55, controles em baixa tensão e partida estrela-triângulo. Projetado para alimentação 380 V, 3 fases, 50 Hz.

Prevenção de acidentes
Máquina fornecida com etiquetas de segurança e manual de operação e manutenção. Execução conforme requisitos CE.

Produção estimada
Aproximadamente 150–250 kg/h dependendo do material de entrada e da abertura da grelha.

Especificações técnicas

• Modelo: C-2545
• Câmara de carga: 300 × 450 mm
• Diâmetro do rotor: 250 mm
• Velocidade do rotor: 450 rpm
• Motor: 7,5 kW TEFC, IP55, A.C.
• Alimentação: 380 V, 3 fases, 50 Hz
• Produção estimada: 150–250 kg/h (dependendo do material e da grelha)
• Lâminas: K110, dureza 58 HRC, reversíveis
• Alojamento das lâminas: aço alto cromo/carbono com tratamento Cumberland
• Transmissão: polia-volante de alta inércia, correias em V; preparado para segundo volante
• Câmara de corte: construção aparafusada/pinos, suportes de rolamento externos, ajuste frontal EasyAccess
• Descarga: gaveta coletora para ligação a aspiração
• Segurança: sensor de movimento, botão de emergência, microinterruptor de segurança, chave pivotante para troca de lâminas
• Painel: IP55, partida estrela-triângulo, controlo em baixa tensão
