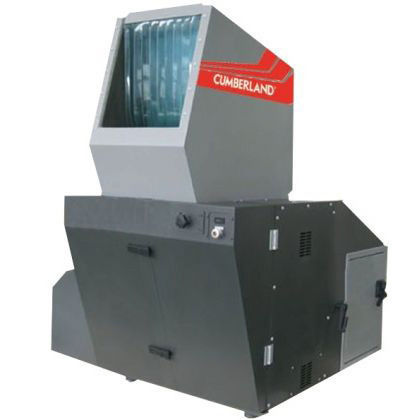

Moinho granulador de cabeça com refrigeração a ar C-4070-3K

com rotora secode facas

Visão geral
CUMBERLAND inside. Granulador de lâminas modelo C-4070-3K insonorizado com boca de carga 510×700 mm e rotor Ø419 mm, concebido para a redução dimensional de peças plásticas volumosas.

Tolva
Tolva para carga frontal ou integração com correia transportadora, totalmente insonorizada.

• Nr. 3 aletas de poliuretano para reduzir a fuga de ruído e evitar o retorno do material da câmara de corte.
• Sistema de basculamento manual servoassistido para facilitar a limpeza e a manutenção.

Câmara de corte
Construída com componentes aparafusados e com pinos para rápida reconstituição. Suportes de rolamento externos à câmara para evitar contaminação por pó e líquidos. Duas lâminas fixas reversíveis com dispositivo de compensação de desgaste. Todas as superfícies internas usinadas com precisão para facilitar a limpeza. Sistema de ajuste frontal das lâminas fixas («EasyAccess CUMBERLAND»).

Rotor
Rotor aberto auto-refrigerante com eixo central balanceado e suportes robustos para lâminas rotativas. Sistema de duplo ângulo de corte com efeito de "tesoura" para maior eficiência, menos ruído e menor consumo de energia. Geometria que facilita a captação de elementos volumosos e minimiza o ressalto. Rotor montado lado a lado com dois discos giratórios para evitar o enrolamento de materiais filamentosos. Aletas internas fornecem arrefecimento às paredes laterais e aos rolamentos.

Alojamento das lâminas
Rotor e alojamento das 3 lâminas rotativas em aço alto teor de cromo/carbono com tratamento anti-abrasão CUMBERLAND. Lâminas rotativas aparafusadas com parafusos de alta resistência, em K110 (≈58 HRC).

Grelha
Suporte de grelha articulado na traseira com amortecedor a gás para facilitar limpeza e manutenção. Grelhas reversíveis disponíveis em vários tamanhos.

Estrutura base
Base em aço de grande espessura com suportes antivibratórios para a câmara de corte. Porta de acesso e carcaça do motor em material isolante e absorvente de som.

Descarga
Gaveta coletora para ligação a sistema de aspiração, equipada com guias laterais para montagem e limpeza fáceis.

Motor
Motor 22 kW TEFC IP55 A.C. montado em calha ajustável para tensionamento da correia.

Partes de transmissão
Rotor acionado por polia-volante de alta inércia. Transmissão por correias em V. Preparado para aplicação de um segundo volante. Velocidade do rotor: 450 rpm.

Segurança
Sensor de movimento assegura que o rotor esteja totalmente parado antes de permitir a abertura da porta de serviço. Botão de emergência frontal e micro de segurança. Relé no painel de comando verifica o correto funcionamento dos sistemas de segurança. Chave pivotante para bloquear o rotor na posição conveniente para troca das lâminas.

Painel elétrico
Painel de comando IP55 completo com todos os componentes para operação e gestão segura do granulador. Partida estrela-triângulo. Comando em baixa tensão. Alimentação: 380 V — 3 fases — 50 Hz.

Prevenção de acidentes
A máquina é fornecida com autocolantes de segurança e manual de uso e manutenção. Execução conforme normas CE.

Produção estimada
450–700 kg/h dependendo do material e do diâmetro da grelha de evacuação.

Características / especificações técnicas

• Modelo: C-4070-3K
• Boca de carga: 510 × 700 mm
• Diâmetro do rotor: 419 mm
• Velocidade do rotor: 450 rpm
• Motor: 22 kW TEFC IP55 A.C.
• Alimentação: 380 V — 3 fases — 50 Hz
• Material das lâminas: K110 (≈58 HRC)
• Produção estimada: 450–700 kg/h (dependendo do material e da grelha)
• Redução de ruído: tolva insonorizada e aletas em poliuretano
• Tratamento rotor/suportes: aço alto cromo/carbono com tratamento anti-abrasão CUMBERLAND
• Descarga: gaveta coletora para ligação ao sistema de aspiração
