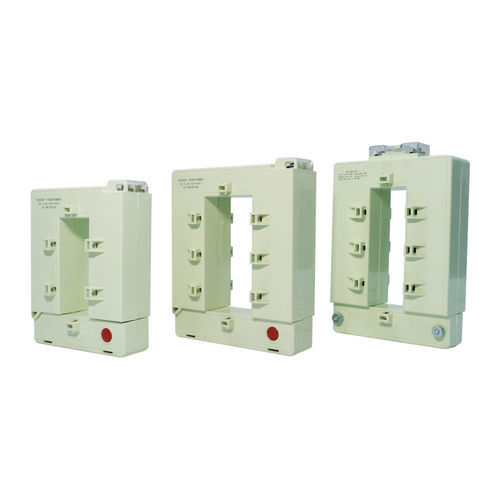

Transdutor de corrente com transformador CC 0.66 series

para trilho DINfixode pinça

Visão geral
A série CC 0.66 de transformadores de corrente de núcleo dividido utiliza núcleos ouvríveis em aço silício ou microcristalino, enrolamentos em cobre esmaltado e carcaça em plástico técnico PC ou nylon. Projetados para instalação fácil e boa linearidade, são adequados para medição, monitorização e transformação de energia. Exemplos de codificação por cor: Laranja: 60A/20mA, 150A/50mA, 200A/66,7mA; Azul escuro: 200A/5A, 800A/5A, 1500A/5A; Branco: 200A/5A, 600A/1A, 800A/5A, 1000A/5A, 2000A/1A, 3000A/5A, 4000A/5A.

Descrição das principais características

• Intervalo de corrente primária: 5 A – 5000 A; opções de corrente secundária: 5 A, 1 A, 0,1 A; gama completa disponível.
• Classes de precisão disponíveis: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0 (exemplos de modelos: variantes 0,5 e 0,2).
• Instalação: design de núcleo dividido para montagem por encaixe; opções de trilho DIN ou placa fixa para montagem permanente.
• Os núcleos magnéticos recebem tratamento térmico com proteção de nitrogénio em alta temperatura para assegurar precisão e desempenho estáveis.

OC0.66 I Tipo Série (especificações)
Nome: CC 0.66-30I — Corrente de entrada nominal: 200 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 2,5 VA — Precisão (S1-S2): 0,5 — Relação de bobina (N1:N2): 1:40 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m — Carcaça: Azul escuro, 120°C; grau de retardância à chama V0 ou V1 — Classe de isolamento: E — Normas ambientais: RoHS2.0
Nome: CC 0.66-40I — Corrente de entrada nominal: 800 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 10 VA — Precisão (S1-S2): 0,5 — Relação de bobina (N1:N2): 1:160 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m — Carcaça: Azul escuro, 120°C; grau de retardância à chama V0 ou V1 — Classe de isolamento: E — Normas ambientais: RoHS2.0
Nome: CC 0.66-80I — Corrente de entrada nominal: 1500 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 20 VA — Precisão (S1-S2): 0,5 — Relação de bobina (N1:N2): 1:300 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m — Carcaça: Azul escuro, 120°C; grau de retardância à chama V0 ou V1 — Classe de isolamento: E — Normas ambientais: RoHS2.0

OC0.66 II Tipo Série (especificações)
Nome: OC 0.66-30×20II — Corrente de entrada nominal (primário): 500 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 20 VA — Precisão (S1-S2): 0,2 — Relação de bobina (N1:N2): 1:100 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m
Nome: OC 0.66-60×40II — Corrente de entrada nominal (primário): 1500 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 5 VA — Precisão (S1-S2): 0,5 — Relação de bobina (N1:N2): 1:300 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m
Nome: OC 0.66-125×60II — Corrente de entrada nominal (primário): 3000 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 15 VA — Precisão (S1-S2): 0,5 — Relação de bobina (N1:N2): 1:600 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m
Nome: OC 0.66-130×40II — Corrente de entrada nominal (primário): 2000 A — Corrente de saída nominal (S1-S2): 5 A — Tensão nominal: 660 V — Carga nominal (S1-S2): 20 VA — Precisão (S1-S2): 0,2 — Relação de bobina (N1:N2): 1:400 — Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min) — Resistência de isolamento (P-S): ≥100 MΩ (tensão nominal 500 Vdc) — Frequência: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitude de trabalho: ≤3000 m

Especificações técnicas

• Série: CC 0.66 (núcleos ouvríveis em aço silício ou microcristalino).
• Corrente primária: 5 A – 5000 A (exemplos: 200 A, 500 A, 800 A, 1500 A, 2000 A, 3000 A).
• Opções de corrente secundária: 5 A, 1 A, 0,1 A.
• Classes de precisão: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0.
• Tensão nominal: 660 V.
• Exemplos de cargas nominais: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA.
• Exemplos de relações de bobina: 1:40, 1:100, 1:160, 1:300, 1:400, 1:600.
• Tensão de suporte (P-S): 3000 Vac (1 mA, 1 min).
• Resistência de isolamento (P-S): ≥100 MΩ (a 500 Vdc).
• Frequência de funcionamento: 50/60 Hz.
• Intervalo de temperatura de funcionamento: -30°C a +120°C.
• Altitude máxima de trabalho: ≤3000 m.
• Material da carcaça: PC ou nylon; opção azul escuro com resistência ao fogo V0 ou V1.
• Classe de isolamento: E.
• Conformidade ambiental: RoHS2.0.
