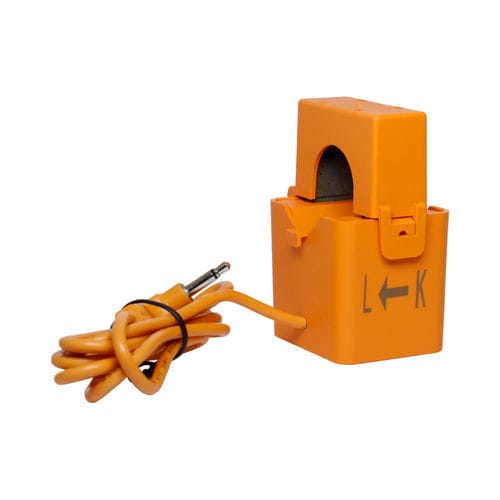

Transdutor de corrente com transformador CTK series

de pinçaCAde abertura

Visão geral do produto
A série CTK de transformadores de corrente com núcleo dividido e tipo abraçadeira utiliza núcleo de aço-silício comutável ou núcleo ultramicron cristalino, enrolamento em fio de cobre esmaltado puro e invólucro em plástico técnico PC ou nylon. Permitem instalação em carga simples e medição linear estável, adequadas para monitoramento de equipamentos e gestão de energia em ambientes industriais.

Descrição das principais características

• Faixa de corrente primária: 5A–500A.
• Faixa de corrente secundária: 1mA–5A.
• Diâmetro interno: 10–50 mm.
• Classe de precisão: 0,5–2.
• Núcleo tratado termicamente em alto vácuo para precisão estável e alta sensibilidade.
• Carcaça externa em PA66 retardante de chama e alta resistência, com boa propriedade anti-envelhecimento.
• Estrutura de núcleo dividido com abertura tipo abraçadeira para instalação em carga e retrofit sem desconectar o condutor primário.

Parâmetros de seleção do produto (tabela)
Nome — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
Corrente de entrada nominal (P1-P2) — 60A | 150A | 200A
Corrente de saída nominal (S1-S2) — 20mA | 50mA | 66,7mA
Relação (N1-N2) — 1:3000 | 1:3000 | 1:3000
Precisão (S1-S2) — 0,5 (erro angular ≤120') | 0,5 | 0,5
Resistência dielétrica — 2,5V/2mA/60SEC (AC50Hz) para todos os modelos
Resistência de isolamento — ≥1000MΩ (tensão nominal 500Vdc) para todos os modelos
Frequência de operação — 50–60Hz para todos os modelos
Resistor de carga — 10Ω para todos os modelos

Aplicações
Os transformadores de corrente de núcleo dividido são amplamente usados em atualizações de distribuição de baixa tensão, implantação de redes inteligentes e monitoramento de consumo de energia, pois permitem instalação em carga sem remover os barramentos principais. Aplicações típicas: reformas de eficiência energética em grandes empresas, modernização de redes urbanas/rurais, monitoramento de data centers, áreas de distribuição inteligentes e monitoramento de consumo de equipamentos ambientais.

Especificações técnicas

• Série: CTK.
• Faixa de corrente primária: 5A–500A.
• Faixa de corrente secundária: 1mA–5A.
• Diâmetro interno típico: 10–50 mm.
• Classe de precisão: 0,5–2 (ex.: 0,5 com erro angular ≤120').
• Modelos típicos: CTK10-60A-20mA; CTK16-150A-50mA; CTK24-200A-66.7mA.
• Relação: 1:3000 (típico para os modelos listados).
• Resistência dielétrica: 2,5V/2mA/60SEC (AC50Hz).
• Resistência de isolamento: ≥1000MΩ a 500Vdc.
• Frequência de operação: 50–60Hz.
• Resistor de carga: 10Ω.
• Núcleo: aço-silício comutável ou ultramicron cristalino, tratado em alto vácuo.
• Enrolamento: fio de cobre esmaltado puro.
• Invólucro: plástico técnico PC ou nylon; carcaça externa PA66 (retardante de chama).
• Montagem: núcleo dividido com abertura tipo abraçadeira para instalação em carga e retrofit fácil.
