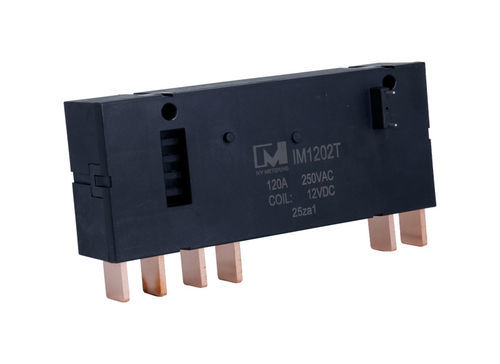

Relé eletromecânico CA IM1202T UC2

3 NF3 NAcompacto

Visão geral do produto
O relé de retenção por pulso 3 fases IM1202T 120A é um dispositivo de controlo de baixa potência concebido para aplicações de comutação de alta corrente. É acionado por impulsos — consumindo energia apenas durante o ato de comutação — e mantém a sua posição através de um íman permanente interno, eliminando a necessidade de alimentação contínua da bobina. Indicado para controlo de medição, quadros industriais e equipamentos de smart grid que exigem comutação de contacto fiável e com baixo consumo.

Modelo e características principais

• Modelo: IM1202T (relé de retenção 3 fases 120A)
• Contacto tripolar para controlo independente em três vias
• Corrente máxima de comutação: 120A — preparado para cargas pesadas
• Bobina acionada por pulsos com baixo consumo (alimentação apenas durante a comutação)
• Elevada resistência a choques e projeto para operação fiável a longo prazo
• Cumpre IEC 62052-31:2020 UC2
• Montagens personalizadas disponíveis: fio flexível, tiras de cobre ou opções com shunt integrado
• Aplicações típicas: contadores de energia, controlo industrial, PDU, quadros de comando, controlo de iluminação, sistemas smart grid

Parâmetros do produto

• Carga nominal: 120A @ 250VAC
• Forma de contacto: 3A / 3B
• Consumo nominal da bobina: 5.0 / 10.0 W (30 ms)
• Resistência dielétrica: 4 kV
• Dimensões compactas: 115 × 47 × 26 mm
• Material dos contactos: AgSnO2
• Potência máxima de comutação: 30000 VA
• Resistência de contacto: ≤ 1.0 mΩ
• Tempo de actuação: 30 ms
• Tempo de libertação: 30 ms
• Durabilidade eléctrica: 10000 ciclos
• Durabilidade mecânica: 100000 ciclos
• Aumento de temperatura: ≤ 55 K
• Temperatura ambiente: -40°C a 85°C
• Humidade ambiente: 45% a 95% HR

Especificações técnicas

• Carga nominal: 120A @ 250VAC
• Forma de contacto: 3A / 3B
• Consumo nominal da bobina: 5.0 / 10.0 W (30 ms)
• Resistência dielétrica: 4 kV
• Dimensões: 115 × 47 × 26 mm
• Material dos contactos: AgSnO2
• Potência máxima de comutação: 30000 VA
• Resistência de contacto: ≤ 1.0 mΩ
• Tempo de actuação / libertação: 30 ms / 30 ms
• Durabilidade eléctrica: 10000 ciclos
• Durabilidade mecânica: 100000 ciclos
• Aumento de temperatura: ≤ 55 K
• Intervalo de temperatura de operação: -40°C a 85°C
• Intervalo de humidade de operação: 45% a 95% HR
