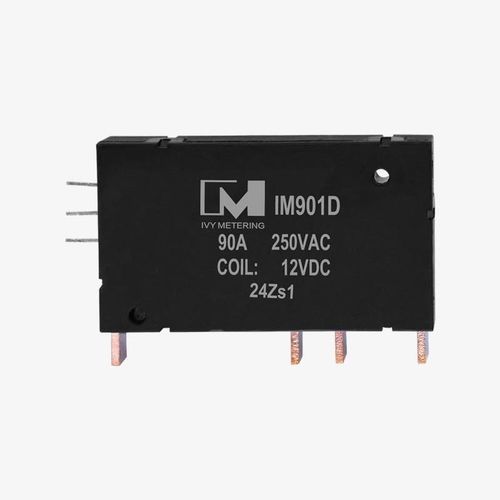

Relé eletromecânico CC IM901D

12 Vcc2 NA/NFcompacto

Introdução do produto
A IVY Metering projeta e fabrica relés de bloqueio eletromagnético para comutação monofásica, bifásica e trifásica. O IM901D é um relé bistável polarizado compacto (bloqueio magnético) de dois polos, desenvolvido para aplicações de gestão de energia como controlo de carga, controlo de alimentação e sistemas de pré-pagamento. O relé é altamente configurável com opções de disposição de terminais; shunts e transformadores de corrente podem ser fornecidos por encomenda.

Características do produto IM901D

• Relé de bloqueio magnético de dois polos (tipo PNNP)
• Capacidade máxima de comutação: 90 A a 250 VAC
• Compatível com IEC 62052-31:2020 UC2
• Baixa resistência de contacto (100% testado)
• Tamanho compacto; comutação instantânea
• Conjuntos personalizados disponíveis com fios flexíveis, tiras de cobre e/ou shunt integrado
• Apenas excitação por impulso necessária; suporta excitação de bobina única ou dupla
• Económico: um IM901D de 2 polos pode substituir dois relés de 1 polo

Dimensão do produto
Dimensões disponíveis mediante pedido; consulte a folha de dados para medidas detalhadas.

Aplicações do produto

• Medidores inteligentes
• Carregadores para veículos elétricos (EV)
• Interruptores compostos
• Sistemas de controlo de iluminação
• Automação industrial

Características / especificações técnicas

• Modelo: IM901D
• Tipo: Relé de bloqueio magnético de dois polos (tipo PNNP), bistável polarizado
• Configuração de contactos: DPDT (2 polos)
• Capacidade máxima de comutação: 90 A, 250 VAC
• Tensão da bobina: 12 VDC (excitação por impulso; suporta bobina única ou dupla)
• Normas: IEC 62052-31:2020 UC2
• Resistência de contacto: baixa (100% testado)
• Montagem: PCB
