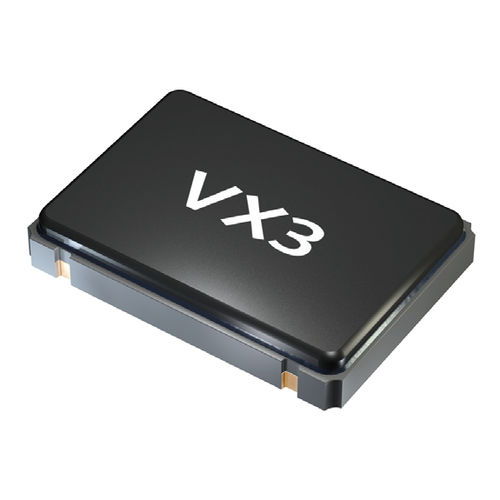

Oscilador VX3 - 1,8 V
- Oscilador SMD com função Stop, 7,0 x 5,0 mm
- tipo preferido para uma maior amplitude térmica
- pacote cerâmico completo
faixa de freqüência 0,5 ~ 40,0 MHz
frequências mais altas sob pedido 40,1 ~ 125,0 MHz
estabilidade de frequência
no geral*
± 20 ppm ~ ± 100 ppm
ver quadro 1
consumo de corrente ver quadro 2
tensão de alimentação VDC 1,8 V ± 10%
temperatura de funcionamento -10 °C ~ +70 °C / -40 °C ~ +85 °C
armazenamento -55 °C ~ +125 °C
tempo de subida e descida da produção ver quadro 3
carga máxima. 30 pF
corrente máxima. 2.8 mA ( 40 MHz)
baixo nível máximo. 0.1 x VDC
alto nível min. 0,9 x VDC
tempo máximo de saída. 10 ms
tempo máximo de desactivação da saída. 200 ns
tempo máximo de arranque. 10 ms
paragem da função standby
corrente de espera máxima. 10 µA ( 40 MHz)
jitter de fase 12 kHz ~ 20.0 MHz < 1.0 ps RMS
simetria a 0,5 x VDC 45% ~ 55% digite. (40% ~ 60% máx.)
---
