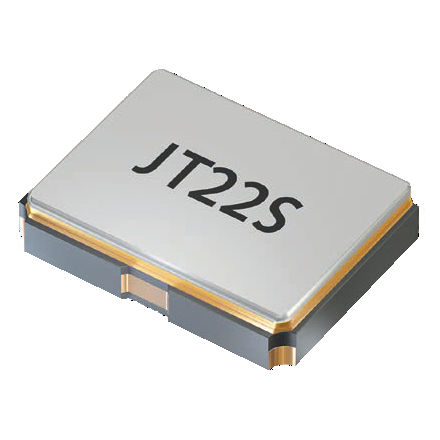

Oscilador TCXO JT22S

eletrônicoSMDindustrial

- Temp. Oscilador de Cristal Compensado, 2,5 x 2,0 mm - vCTCXO ou TCXO de baixa potência - faixa de temperatura -40 °C ~ +85 °C disponível - ± 1,0 ppm de estabilidade disponível - embalagem cerâmica/metal gama de frequências 9,5 ~ 52,0 MHz frequência tolerância/ estabilidade a +25°C ± 1,5 ppm (incl. 2x refluxo) temperatura ± 1 ppm ~ ± 5 ppm (tabela 1) envelhecimento no primeiro ano ± 1 ppm tensão de alimentação ± 0,2 ppm (a VDC ± 5 %) variação de carga ± 0,2 ppm consumo de corrente 1,5 mA máx. < 26 MHz / 2,5 mA máx. < 52 MHz tensão de alimentação VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (± 5 %) * temperatura de funcionamento ver tabela 1 armazenamento -40 °C ~ +85 °C carga de saída nom. 10 KΩ // 10 pF nível mínimo 0,8 Vpp (seno cortado) faixa de ajuste externo JT22SV ± 8 ppm min. tensão de afinação externa JT22SV 0,9 V ± 0,9 V em VDC = 1,8 V (standard) 1.5 V ± 1,0 V na VDC ≥ 2,5 V (padrão) 1.4 V ± 1,0 V em VDC ≥ 2,5 V (opção) tempo máximo de arranque. 2.5 ms ruído de fase a 100 Hz -109 dBc/Hz tipo. em ƒo a 1 KHz -133 dBc/Hz digite. 26 MHz a 10 KHz -148 dBc/Hz tip
