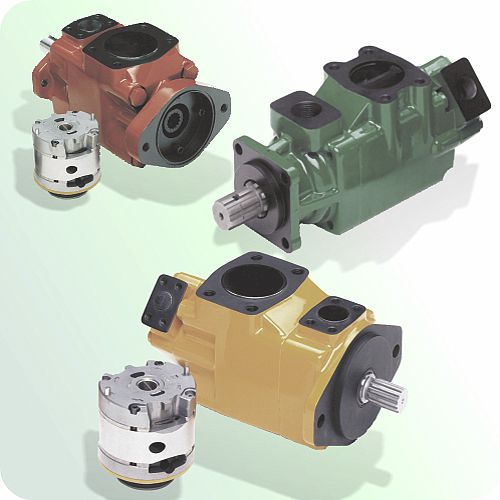

Bomba de cartucho

de palhetascentrífugaindustrial

Todo o assunto dos componentes a desgastar é contido em uma unidade do cartucho que possa facilmente ser removida para a inspeção e/ou a recolocação sem desconectar a bomba do circuito, reduzindo dràstica o tempo ocioso da máquina da máquina cara. O cartucho contem um rotor, aletas e inserções, um anel da came e duas tampas. Durante a operação o rotor é conduzido por um eixo ranhurado acoplado à unidade de movimentação. Enquanto a velocidade de rotação aumenta, as forças centrífugas, em combinação com a pressão gerada atrás das aletas, empurram as aletas para fora, onde seguem o perfil da came do anel com uma suficiente pressão do contato assegurar a selagem hidráulica adequada. Os dois opor as câmaras de bombeamento dadas forma pelo perfil elíptico da came cancelam para fora cargas radiais nos rolamentos de eixo, dando desse modo lhes vidas extremamente longas. componentes básicos do cartucho substituível da bomba de aleta A versatilidade das bombas da série da BV permite-as de cumprir as exigências das aplicações industriais as mais variadas. De facto, assim como suas confiabilidade elevada provada e eficiência volumetric excelente em todas as condições de trabalho, operam-se com níveis de ruído particular baixos. Isto é tornado possível pelo perfil especial do anel da came e pelo uso de um rotor de 12 aletas que reduza a amplitude dos pulsos da pressão da fonte, reduzindo desse modo vibrações induzidas.
