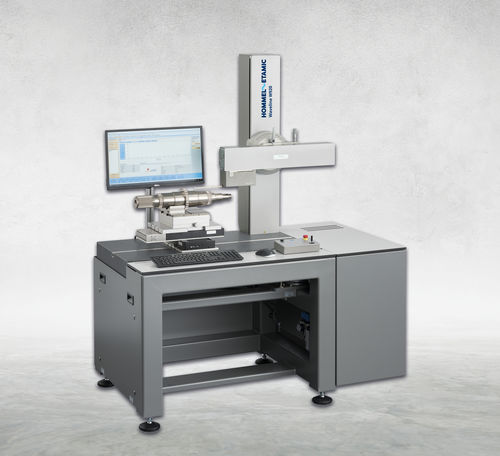

Sistema de medição de rugosidade Waveline W900 series

de contornode rolamentopara mancal

A série Waveline W900 foi desenvolvida para tarefas de medição em áreas de alto desempenho, por exemplo, no ambiente de cadeias de processos automatizados. Os sistemas dispõem de duas interfaces para acoplamento dos apalpadores e, opcionalmente, de eixos adicionais para automatizar as sequências de medição. A disposição dos apalpadores e o inovador conceito de deslocação garantem um acesso ótimo aos pontos de medição. Caraterísticas do sistema - Tecnologia de medição rápida - Medição altamente flexível e dinâmica - Excelente precisão de medição em combinação com o sistema de sonda Nanoscan - Extensas opções para medições automatizadas e controladas por CNC - Funcionamento duplo de dois sistemas de apalpadores; um sistema de apalpador de rugosidade também pode ser instalado na parte frontal da unidade transversal; também adequado para o módulo rotativo opcional - Unidade de inclinação motorizada opcional para ajuste preciso do ângulo de inclinação e alinhamento automático da sonda ao nível da peça - Coluna de medição Z com escala linear com uma resolução de 0,1 μm para medição de distâncias verticais fora da gama de medição Z da sonda; requer braço de sonda com ponta de sonda dupla - Eixo Y motorizado adicional ou combinação de eixos X-Y para procura automática do zénite, medição de topografia e posicionamento da peça - Eixo rotativo opcional para medição da rugosidade em peças cilíndricas na direção circunferencial e axial Vantagens - Ciclos de medição mínimos - Máxima precisão - Máxima flexibilidade - Adaptador de troca rápida QCA
