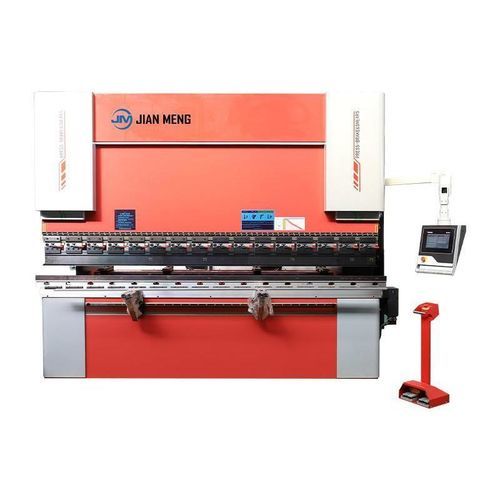

Prensa dobradeira eletro-hidráulica WE67K

CNCde precisãocom fuso de esferas

Descrição do Produto
A máquina de dobra sincrónica eletro-hidráulica Jianmeng é um equipamento de dobra de alta eficiência que combina empuxo hidráulico com acionamento sincrónico controlado eletronicamente, oferecendo alta precisão, estabilidade e eficiência energética para soluções de processamento de chapa metálica.

Análise de estresse e análise de elementos finitos
O software CAE SOLIDWORKS pode ser usado para analisar a estrutura estática linear, a tensão e a deformação do freio de prensa e das estruturas da máquina de corte a laser. A Análise de Elementos Finitos (FEA) é altamente valiosa para cenários envolvendo estruturas complexas, cargas altamente complexas, modelagem transitória e combinações dos fatores acima mencionados.

Sistema CNC
O controlador é o cérebro de toda a máquina. São oferecidas três marcas de controladores: Delem, ESA e Cybelec, importados dos Países Baixos, Itália e Suíça, respectivamente. O algoritmo otimiza o ciclo de dobra, reduz o tempo de configuração das etapas de trabalho e melhora a eficiência geral do processo de dobra, especialmente em cenários de processamento em lotes. O sistema também pode suportar a edição de gráficos 2D e 3D.

Sistema hidráulico
O sistema de controle hidráulico adota servo eletro-hidráulico e design sincrónico, com um espaço muito pequeno entre os cilindros hidráulicos. Tem forte capacidade de carga anti-excêntrica, sincronização de alta precisão, proporção de densidade de potência profissional e baixo custo. A pressão do sistema hidráulico pode ser ajustada conforme necessidades práticas específicas. O sistema hidráulico da Jianmeng está equipado com um sistema de filtração para melhorar a pureza do óleo hidráulico e reduzir a taxa de falha.

Abraçadora rápida
Os moldes superiores podem ser substituídos facilmente e rapidamente, otimizando o tempo de operação.

Gauge traseiro
Para garantir a precisão do movimento do eixo X, são usados parafusos de esferas importados e guias lineares duplas, melhorando a precisão e a consistência do processo de fabricação. Um mecanismo de poleia sincrônica controlado por servomotor é instalado para o bloco traseiro, melhorando o controle operacional e precisão.

Compensação mecânica
Sistema auto-projetado calcula valores de compensação com base na deformação geral do deslizante e da mesa de trabalho, conectando a curva de deformação do corpo da cama com a curva de compensação, garantindo excelente reta e consistência angular do produto.

Motor principal
O uso de motores de marca aumenta a vida útil da máquina e mantém funcionamento em ambiente de baixo ruído. O nível de potência e o tamanho de instalação do motor estão em conformidade com as normas IEC. Possibilidade de personalização da potência e tensão conforme requisitos do cliente.

Dispositivo de proteção (opcional)
Para altos requisitos de segurança, a proteção a laser DSP® é necessária.

Vantagens
Proteção a laser, receptor de feixe múltiplo
Áreas protegidas: frente, meio e traseira
Nível de segurança: CAT. 4 e SIL3
Nível de proteção da caixa de detecção: IP 65
Classificação laser: classe 1M
Tempo de resposta: 5 milisegundos
Ponto de mudança: 5mm + espaço de estacionamento
Distância de proteção máxima: 15M
Luzes indicadoras LED exibem vários estados

Especificações técnicas

Modelo	Força de dobra (KN)	Comprimento de dobra (mm)	Espaçamento das colunas (mm)	Curso deslizante (mm)	Profundidade da entrada laríngea (mm)	Altura de abertura (mm)	Velocidade de trabalho (mm/s)	Potência do motor principal (kW)	Dimensões externas (mm)	Peso (t)
50 toneladas/1300	500	1300	1120	150	250	460	160	5.5	1800*1500*3200	4
50 toneladas/2000	500	2000	1600	150	250	460	160	5.5	2600*1500*2300	4.3
70 toneladas/1600	700	1600	1300	150	300	460	220	5.5	1800*1600*2500	5.1
70 toneladas/2500	700	2500	2050	150	300	460	220	5.5	3100*1600*2500	5.6
70 toneladas/3200	700	3200	2700	150	300	460	220	5.5	3700*1600*2500	6.6
80t / 2500	800	2500	2050	150	300	460	220	7.5	3100*1600*2600	6
110t / 2500	1100	2500	2050	200	400	480	220	11	3100*1800*2600	7
110t / 3200	1100	3200	2700	200	400	480	220	11	3800*1800*2600	7.6
110t / 4000	1100	4000	3100	200	400	480	220	11	4600*1800*2600	8
135 toneladas/3200	1350	3200	2700	200	400	480	220	11	3800*1800*2700	9
135 toneladas/4000	1350	4000	3100	200	400	480	160	11	4600*1800*2700	9.4
170t / 4000	1700	4000	3100	200	450	480	160	15	4600*2000*2800	12.3
220t / 4000	2200	4000	3100	200	450	480	160	18.5	4600*2200*2850	14
250t / 4000	2500	4000	3100	250	450	540	100	22	4300*2100*3100	17.8
250t / 6000	2500	6000	4800	250	450	540	100	22	6300*2150*3150	25
320 toneladas/4000	3200	4000	3100	250	500	570	80	22	4600*2500*3400	22
320t / 6000	3200	6000	4800	250	500	570	80	22	6600*2500*3400	32
400 toneladas/4000	4000	4000	3100	300	500	610	80	30	4300*2700*3500	28.3
400 toneladas/6000	4000	6000	4800	300	500	610	80	30	6300*2700*3500	37.4
500t / 4000	5000	4000	3100	300	500	610	80	37	4300*3000*3500	35
500t / 6000	5000	6000	4800	300	500	610	80	37	6300*3000*3600	45.8
600t / 4000	6000	4000	3100	320	600	650	80	45	4300*3300*3600	45.8
600t / 6000	6000	6000	4800	300	600	650	80	45	6300*3300*3900	56.8
700t / 6000	7000	6000	4800	320	600	650	80	55	6300*3500*4000
800t / 6000	8000	6000	4800	320	600	650	80	60	6300*3600*4200
800t / 8000	8000	8000	6600	320	600	650	80	60	8300*3600*4500

Características / Especificações Técnicas

• Acionamento sincrônico eletro-hidráulico
• Controladores CNC: Delem, ESA, Cybelec
• Alta precisão e estabilidade
• Eficiência energética
• Compensação mecânica automática
• Gauge traseiro com servomotor
• Abraçadora rápida para troca de moldes
• Dispositivo de proteção a laser (opcional)
• Personalização de potência e tensão
• Estrutura analisada por elementos finitos
