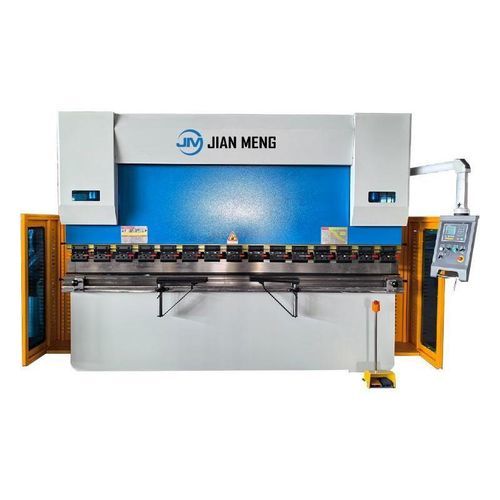

Prensa dobradeira hidráulica WC67K

CNCde 2 eixosde precisão

Visão geral do produto
A máquina de dobragem síncrona de eixo torcido hidráulico Jianmeng é um equipamento robusto e econômico projetado para o processamento de placas médias e grossas. Utiliza eixos de torção rígidos para impor a sincronização mecânica dos cilindros hidráulicos, combinado com um sistema CNC para alcançar operações de dobragem altamente estáveis. Conhecida por sua estrutura robusta e eficiência prática, é projetada especificamente para aplicações industriais exigentes.

Análise de tensão e análise de elementos finitos
O software CAE SOLIDWORKS pode ser usado para analisar a estrutura estática linear, a tensão e a deformação dos quadros das máquinas de dobragem e das máquinas de corte a laser. Portanto, a FEA é muito significativa para situações com estruturas complexas, cargas altamente complexas, modelagem transitória e combinações dos fatores acima.

Sistema CNC
A série Estun E21S tem a capacidade de controlar os eixos X e Y e permite a edição direta de etapas de dobragem através do controlador. Além disso, controladores como o É une E300P, Delem DA41T e Cybelec CT8 oferecem programação de ângulo adicional, display touchscreen e controle do eixo R, tudo o que ajuda a tornar o processo de dobragem mais eficiente e fácil de usar.

Sistema hidráulico
Adotando válvulas hidráulicas de alta qualidade. Estas válvulas são resistentes a alta pressão, duráveis e têm baixos custos de manutenção. Durante o processo de elevação, a máquina pode realizar várias ações, como descida rápida, descida lenta, dobragem em velocidade de trabalho, retorno rápido e parada de emergência do deslizante. A máquina é capaz de operar continuamente em carga nominal, com um sistema hidráulico que mantém estabilidade e precisão, e é completamente livre de vazamentos.

Calibre traseiro
Para garantir a precisão do movimento do eixo X, parafusos de esferas importados e guias lineares duplas são usados em vez de parafusos tradicionais, melhorando assim a precisão e a consistência do processo de fabricação. Um mecanismo de polia síncrona controlado por um servomotor é instalado para o bloco traseiro, em vez de um motor de passo. Esta atualização melhorou o controle operacional e a precisão.

Motor principal
O uso de motores de marca aumenta a vida útil da máquina e a mantém operando em um ambiente de baixo ruído. O nível de potência e o tamanho de instalação do motor estão em conformidade com os padrões IEC, tornando-o muito fácil de usar e manter. A potência e a tensão da máquina podem ser personalizadas para atender aos requisitos específicos de tensão do local do cliente.

Estrutura síncrona de eixo torcido
A estrutura de sincronização do eixo de torção é uma solução de sincronização puramente mecânica que bloqueia forçadamente o deslocamento das unidades de acionamento bilaterais em um freio de prensa através do movimento torsional rígido de eixos de torção de alta resistência. Serve como uma pedra angular tecnológica no mercado devido à sua alta confiabilidade e baixos custos de manutenção.

Especificações técnicas

• Máquina de dobragem síncrona de eixo torcido para processamento de placas médias e grossas
• Sincronização mecânica via eixos de torção rígidos
• Sistema CNC para dobragem estável e precisa
• Válvulas hidráulicas de alta qualidade, operação sem vazamentos
• Parafusos de esferas importados e guias lineares duplas para precisão do eixo X
• Mecanismo de polia síncrona com servomotor para bloco traseiro
• Motor principal de marca, compatível com padrão IEC, tensão personalizável
• Sincronização puramente mecânica do eixo de torção para confiabilidade e baixa manutenção
• Múltiplos modelos disponíveis com força de dobragem, comprimento e potência variáveis
