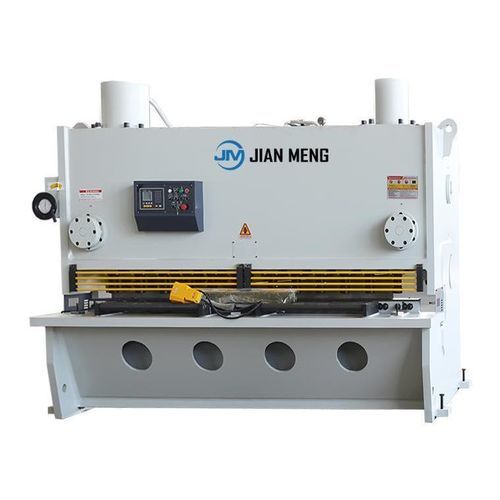

Tesoura hidráulica QC11K

para chapasguilhotinalinear

Descrição do Produto
A máquina de corte de guilhotina hidráulica Jianmeng tornou-se uma escolha popular para os usuários cortarem chapa devido à sua liberdade e ângulo ajustáveis da lâmina. Ao cortar folhas com uma espessura superior a 13 milímetros, o cisalhamento de guilhotina tem muitas vantagens sobre outros tipos de máquinas de corte de cisalhamento, incluindo descontos de preço e alta precisão de corte.

Análise de estresse e análise de elementos finitos
O software CAE SOLIDWORKS pode ser usado para analisar a estrutura estática linear, tensão e deformação das estruturas de máquinas de dobramento e máquinas de corte a laser. Portanto, o FEA é muito significativo para situações com estruturas complexas, cargas altamente complexas, modelagem transitória e combinações dos fatores acima.

Sistema CNC

• Sistema CNC ESTUNE21S
• Tela de exibição hidráulica de alta definição
• Controle de motores ordinários e conversores de frequência
• Posicionamento inteligente do eixo X
• Programação multipasso, 40 programas, cada um com 25 passos
• Função de relé de tempo incorporada
• Comutação de função de um clique
• Função de posicionamento unilateral
• Um clique para fazer backup e restaurar parâmetros
• Chinês e Inglês
• Sistema métrico

Grupo de válvulas hidráulicas

• Esta máquina adota grupo de válvula hidráulica de marca
• Função de proteção contra sobrecarga de pressão de óleo
• Vazamento de óleo e bloqueio da válvula raramente ocorrem
• Monitoramento da pressão do óleo em tempo real garante fluxo suave de óleo e operação estável do equipamento

Ajuste automático do ângulo

• Dispositivo de ajuste de ângulo de corte elétrico
• Sem necessidade de ajuste manual
• Ajusta automaticamente o ângulo de corte de acordo com a espessura da folha

Gauge traseiro

• Design e estabilidade do material da tampa traseira são fatores importantes na capacidade de cisalhamento
• Corte de alta qualidade só pode ser alcançado com excelentes produtos, estabilidade e retropasso preciso
• Movimento do sistema de parada traseira do parafuso de bola de alta velocidade suportado por guias lineares
• Ajuda a parada traseira a alcançar vida útil mais longa, maior sensibilidade e maior resistência a colisões

Motor principal

• Uso de motores de marca aumenta a vida útil da máquina e mantém funcionamento em ambiente de baixo ruído
• Nível de potência e tamanho de instalação do motor em conformidade com normas IEC
• Facilidade de uso e manutenção
• Capacidade de personalizar potência e tensão da máquina para requisitos específicos do cliente

Especificações técnicas
Modelo | Espessura de corte (mm) | Largura de corte (mm) | Tempos de derrame cerebral (min-1) | Viagem de material traseiro (mm) | Potência do motor principal (kW) | Ângulo de cisalhamento (°) | Dimensões externas (mm) | Peso (t)
6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5
6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4
6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1
8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8
8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9
12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8
12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5
12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14
16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9
16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4
20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3
20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18
25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24
25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31
25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5
30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27

Características / Especificações Técnicas

• Estrutura robusta com análise de elementos finitos
• Sistema CNC ESTUNE21S com programação multipasso
• Grupo de válvulas hidráulicas de marca com proteção contra sobrecarga
• Ajuste automático do ângulo de corte
• Gauge traseiro com alta precisão e durabilidade
• Motor principal conforme normas IEC, baixo ruído e personalizável
• Diversos modelos com diferentes capacidades de corte, largura e potência
