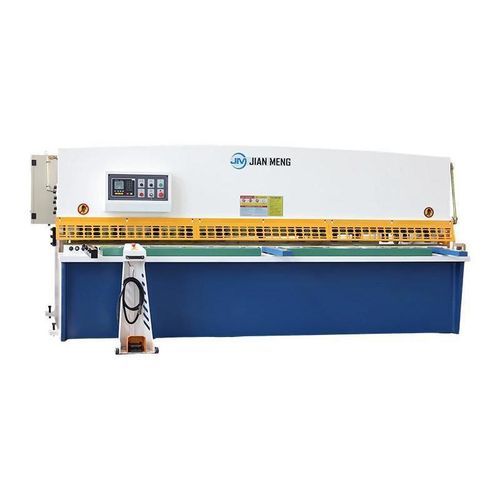

Tesoura hidráulica QC12K

para chapasde oscilaçãolinear

Descrição do Produto

• O cisalhamento de feixe de balanço Jianmeng adota tecnologia inovadora e tem uma função de ajuste de ângulo frontal elétrico para garantir a precisão de cada corte.
• Nossa máquina de corte de balanço hidráulico é um produto popular no mercado atual, fornecendo soluções de alta qualidade e econômicas para cortar folhas de comprimento completo e ultra largas.

Análise de estresse e análise de elementos finitos

• O software CAE SOLIDWORKS pode ser usado para analisar a estrutura estática linear, tensão e deformação das estruturas de máquinas de dobramento e máquinas de corte a laser.
• O FEA é muito significativo para situações com estruturas complexas, cargas altamente complexas, modelagem transitória e combinações dos fatores acima.

Sistema CNC

• Sistema CNC ESTUNE21S
• Tela de exibição hidráulica de alta definição
• Controle de motores ordinários e conversores de frequência
• Posicionamento inteligente do eixo X
• Programação multipasso, 40 programas, cada um com 25 passos
• Função de relé de tempo incorporada
• Comutação de função de um clique
• Função de posicionamento unilateral
• Um clique para fazer backup e restaurar parâmetros
• Chinês e Inglês
• Sistema métrico

Grupo de válvulas hidráulicas

• Adota grupo de válvula hidráulica de marca
• Função de proteção contra sobrecarga de pressão de óleo
• Vazamento de óleo e bloqueio da válvula raramente ocorrem
• Monitoramento da pressão do óleo em tempo real garante fluxo suave de óleo e operação estável do equipamento

Entrada de alimentação

• Projeto de entrada de alimentação atende aos padrões de segurança
• Altura de alimentação mínima igual à espessura da folha; altura máxima igual à espessura da folha mais 20-25 mm
• Equipado com parafusos de ajuste de altura
• Equipado com balões frontais e laterais para garantir a operação segura dos operadores

Gauge traseiro

• Design e estabilidade do material da tampa traseira são fatores importantes na capacidade de cisalhamento
• Corte de alta qualidade só pode ser alcançado com estabilidade e retropasso preciso
• Movimento do sistema de parada traseira do parafuso de bola de alta velocidade suportado por guias lineares
• Maior vida útil, maior sensibilidade e maior resistência a colisões

Motor principal

• Uso de motores de marca aumenta a vida útil da máquina e mantém funcionamento em ambiente de baixo ruído
• Nível de potência e tamanho de instalação do motor em conformidade com normas IEC
• Facilidade de uso e manutenção
• Capacidade de personalizar potência e tensão para requisitos específicos do cliente

Especificações técnicas
Modelo | Espessura de corte (mm) | Largura de corte (mm) | Tempos de derrame cerebral (min-1) | Viagem de material traseiro (mm) | Potência do motor principal (kW) | Ângulo de cisalhamento (°) | Dimensões externas (mm) | Peso (t)
4×2000 | 4 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1610×1715 | 3.8
4×2500 | 4 | 2500 | 20 | 20-600 | 7.5 | 1°30′ | 3140×1610×1630 | 4.3
4×4000 | 4 | 4000 | 8 | 20-600 | 7.5 | 1°30′ | 4640×1640×1830 | 7.5
6×2000 | 6 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1640×1720 | 4.6
6×2500 | 6 | 2500 | 18 | 20-600 | 7.5 | 1°30′ | 3140×1640×1630 | 5.2
6×3200 | 6 | 3200 | 14 | 20-600 | 7.5 | 1°30′ | 3840×1640×1630 | 6.3
6×4000 | 6 | 4000 | 12 | 20-600 | 11 | 1°30′ | 4670×1900×1830 | 9.3
6×5000 | 6 | 5000 | 7 | 20-800 | 11 | 1°30′ | 5770×2152×2065 | 15.8
6×6000 | 6 | 6000 | 7 | 20-800 | 15 | 1°30′ | 6800×2300×2360 | 22.2
8×2500 | 8 | 2500 | 14 | 20-600 | 11 | 1°30′ | 3140×1610×1660 | 5.3
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 1°30′ | 3840×1610×1660 | 6.3
8×4000 | 8 | 4000 | 10 | 20-600 | 11 | 1°30′ | 4700×1910×1830 | 9.5
8×5000 | 8 | 5000 | 7 | 20-800 | 15 | 1°30′ | 5860×2252×2215 | 18.5
8×6000 | 8 | 6000 | 6 | 20-800 | 15 | 1°30′ | 6870×2468×2410 | 24.6
10×2500 | 10 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 1°48′ | 4100×1690×1900 | 9.2
10×4000 | 10 | 4000 | 8 | 20-800 | 18.5 | 1°54′ | 4850×2152×2090 | 15
12×2500 | 12 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8
12×3200 | 12 | 32000 | 10 | 20-800 | 18.5 | 1°30′ | 4085×2050×2120 | 12
12×4000 | 12 | 4000 | 8 | 20-800 | 18.5 | 2° | 4870×2250×2150 | 15.3
12×5000 | 12 | 5000 | 8 | 20-800 | 30 | 2° | 5900×2480×2400 | 22.4
16×2500 | 16 | 2500 | 8 | 20-800 | 18.5 | 2° | 3435×2050×2130 | 11.5
16×3200 | 16 | 3200 | 7 | 20-800 | 18.5 | 2° | 4120×2192×2155 | 14.5
16×4000 | 16 | 4000 | 7 | 25-800 | 30 | 2° | 4900×2300×2315 | 18.6
20×2500 | 20 | 2500 | 6 | 20-800 | 37 | 2°30′ | 3450×2075×2515 | 15
20×3200 | 20 | 3200 | 5 | 25-800 | 37 | 2°30′ | 4180×2300×2600 | 19
20×4000 | 20 | 4000 | 5 | 30-1000 | 37 | 2°30′ | 4950×2388×2760 | 24
25×2500 | 25 | 2500 | 5 | 40-800 | 45 | 3° | 3460×2300×2696 | 16.8

Características / Especificações Técnicas

• Tecnologia inovadora de cisalhamento de feixe de balanço
• Função de ajuste de ângulo frontal elétrico
• Análise de elementos finitos (FEA) para estruturas complexas
• Sistema CNC ESTUNE21S com programação multipasso
• Grupo de válvulas hidráulicas de marca com proteção contra sobrecarga
• Entrada de alimentação ajustável e segura
• Gauge traseiro com alta precisão e durabilidade
• Motor principal conforme normas IEC, baixo ruído, personalizável
• Diversos modelos com diferentes capacidades de corte, largura, potência e dimensões
