Atuador elétrico 34-21 series

linearde passode fuso

Visão geral

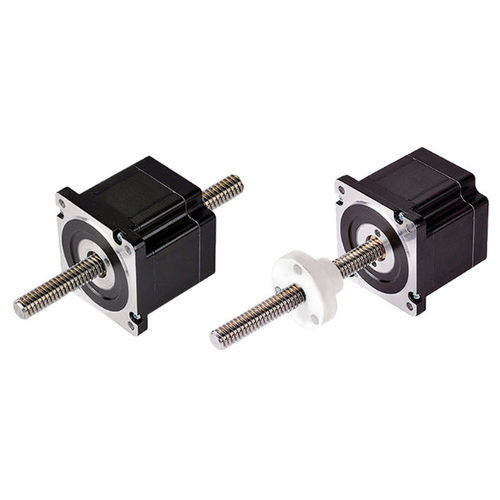

O atuador linear de parafuso (lead‑screw) com motor de passo Tamanho 34 [86 mm] é o maior da série e fornece até 2270 N de força de empuxo contínua. Disponível em duas versões: Externo e Não Captivo.

Características do motor
Motor | Tensão [V] | Corrente [A] [RMS] | Resistência [Ω] | Indutância [mH] | Peso [g] | Nº de condutores | Comprimento do motor [mm]
34-2113 | 12 | 1.3 | 9.2 | 71 | 2370 | 4 | 76
34-2130 | 5.7 | 3 | 1.9 | 15 | 2370 | 4 | 76
34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 2370 | 4 | 76

Observação
Classe de isolamento do motor: B. Elevação de temperatura do motor: 80°C. Temperatura ambiente de operação: -20℃ ~ 55℃.

Fusos disponíveis e deslocamento por passo
Diâmetro parafuso [inch] | Diâmetro parafuso [mm] | Avanço [inch] | Avanço [mm] | Código | Deslocamento por passo @ 1.8° [mm]
0.625 | 15.875 | 0.1 | 2.54 | K | 0.0127
0.625 | 15.875 | 0.125 | 3.175 | L | 0.0159
0.625 | 15.875 | 0.2 | 5.08 | R | 0.0254
0.625 | 15.875 | 0.25 | 6.35 | S | 0.0318
0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635
0.625 | 15.875 | 1 | 25.4 | Z | 0.127
* Valores truncados
* Parâmetros do enrolamento do motor e comprimento do fuso podem ser personalizados conforme requisitos do cliente.

Desenhos dimensionais

• External: imagem do produto e desenho de medidas externas (imagens disponíveis na página)
• Non‑Captive: imagem do produto e desenho de medidas para versão non‑captive (imagens disponíveis na página)

Curvas velocidade‑empuxo
Imagem única mostrando as curvas velocidade‑empuxo para o produto Tamanho 34.

Opções

• Usinagem da extremidade do fuso: opções de usinagem da extremidade disponíveis.
• Revestimento de Teflon: para aplicações sem lubrificante, está disponível fuso revestido de Teflon. O revestimento pode aumentar a vida útil e melhorar a geração de empuxo em comparação com fusos SUS convencionais. Aplicável a toda a gama de fusos e a todos os tipos de atuadores (External, Non‑Captive, Electric Cylinder, Kaptive). Pode ser combinado com porca anti‑backlash.
• Opção de encoder: resoluções (CPR) disponíveis: 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Saídas single‑ended e diferenciais conforme resolução.
• Freio sem alimentação (disponível para motor Tamanho 34): tensão nominal DC 24V ±5%; resistência 69Ω ±10%; potência 12W; torque de retenção >6 N·m; isolamento Classe B; resistência de isolamento >100 MΩ (DC500V); rigidez dielétrica AC 1000V por 1 s; tempo de retração 50 ms; tempo de liberação 50 ms; folga angular 1°; ciclos de frenagem de emergência 200; vida útil 500.000 ciclos; nível de ruído <60 dB.

Especificações técnicas

• Série: Tamanho 34 (86 mm)
• Tipo: atuador linear de parafuso com motor de passo
• Versões: Externo, Non‑Captive
• Empuxo contínuo: até 2270 N
• Fuso: 0.625 in (15.875 mm) Ø com avanços 0.1, 0.125, 0.2, 0.25, 0.5, 1 in (códigos K, L, R, S, Y, Z)
• Deslocamento por passo (@1.8°): 0.0127 mm — 0.127 mm conforme o avanço
• Exemplos de motores: 34‑2113 (12 V, 1.3 A RMS, R=9.2 Ω, L=71 mH, peso 2370 g, comprimento 76 mm), 34‑2130 (5.7 V, 3 A, R=1.9 Ω, L=15 mH, peso 2370 g, comprimento 76 mm), 34‑2155 (2.85 V, 5.5 A, R=0.52 Ω, L=4.5 mH, peso 2370 g, comprimento 76 mm)
• Resoluções de encoder até 10000 CPR
• Freio disponível (ver opções)
• Temperatura de operação: -20℃ ~ 55℃
• Classe de isolamento do motor: B (elevação de temperatura 80℃)
