Módulo rotativo para robôs JCRM80

elétrico

Visão geral
O módulo rotativo JCRM80 da JIECANG é um atuador rotativo compacto projetado para posicionamento preciso com alta densidade de torque em um espaço reduzido. Fornece torque contínuo e de pico adequado para tarefas exigentes de indexação e posicionamento. Disponível nas opções 24 VDC ou 48 VDC e com freio por fricção para retenção de posição.

Ilustrações / Imagens

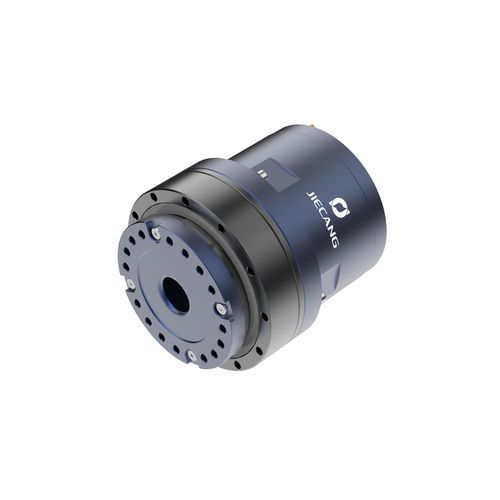

• Imagens principais do produto e vistas adicionais disponíveis mostrando o exterior do módulo e as faces de montagem.

Module information (as presented on the page)

• Resumo do produto (topo da página): Torque nominal: 30 Nm; Torque de pico: 70 Nm; Peso: 1,3 kg.
• Valores da tabela detalhada (parâmetros do módulo): Tensão nominal: 24 / 48 VDC; Freio: tipo fricção; Torque de pico: 70 Nm; Razão de redução: 100; Torque máximo admissível instantâneo: 140 Nm; Diâmetro externo: 80 mm; Torque nominal: 31 Nm; Comprimento: 86 mm; Corrente nominal: 9 / 4,5 A; Peso: 1,3 kg; Velocidade nominal: 32 rpm; Diâmetro do orifício de fiação: 14 mm; Potência do módulo: 103 W; Precisão posicional (lado de saída) — Repetibilidade: ±10 arc-sec; Precisão absoluta: ±25 arc-sec.

Observações sobre os valores

• A página mostra um resumo do produto indicando Torque nominal = 30 Nm e uma tabela de parâmetros detalhada mostrando Torque nominal = 31 Nm; ambos os valores são reproduzidos aqui exatamente como apresentados na página.

Especificações técnicas

• Modelo: JCRM80
• Tensão nominal (VDC): 24 / 48
• Freio: tipo fricção
• Torque nominal: 30 Nm (resumo do produto) / 31 Nm (tabela detalhada)
• Torque de pico (Nm): 70
• Torque máximo admissível instantâneo (Nm): 140
• Razão de redução: 100
• Diâmetro externo (mm): 80
• Comprimento (mm): 86
• Corrente nominal (A): 9 / 4,5
• Peso (kg): 1,3
• Velocidade nominal (rpm): 32
• Diâmetro do orifício de fiação (mm): 14
• Potência do módulo (W): 103
• Precisão posicional (lado de saída): Repetibilidade ±10 arc-sec; Precisão absoluta ±25 arc-sec
