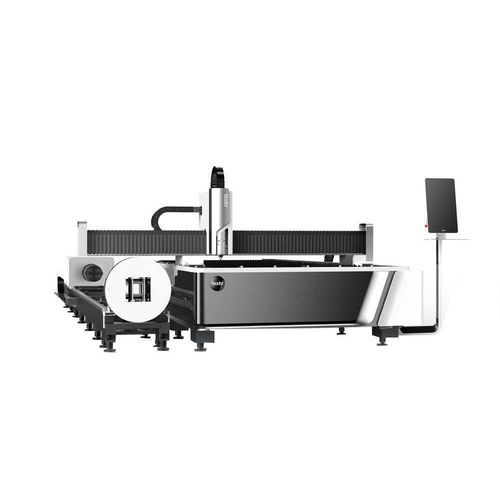

Máquina de corte a laser de fibra AT seriespara metaisde tubospara placas
Guardar nos favoritos
Comparar
Características
- Tecnologia
- a laser de fibra
- Material trabalhado
- para metais
- Formato das peças de trabalho
- de tubos, para placas
- Outras características
- automática, de alta precisão, de alta velocidade, de alto desempenho, com servomotor, modular, pneumática, combinada, com detecção ótica de marcas
- Curso X
3.048 mm, 4.000 mm, 6.100 mm
(120 in, 157,48 in, 240,16 in)- Curso Y
1.524 mm, 2.500 mm
(60 in, 98,43 in)- Curso Z
100 mm
(4 in)- Velocidade de corte
100 m/min
- Aceleração
14,72 m/s²
(48,29 ft/s²)- Comprimento total
8.641 mm
(340 in)- Largura total
3.870 mm, 4.879 mm
(152 in, 192 in)- Altura
1.858 mm, 1.861 mm, 2.103 mm
(73 in, 73 in, 83 in)- Precisão
0,03 %
- Tempo de troca
2 s
Descrição
Visão Geral
Principais benefícios
Melhorias estruturais e mecânicas
Tecnologias da máquina e proteções
Garantia e pós‑venda
Especificações técnicas
- Máquina de corte a laser por fibra para chapa e tubo Bodor AT series — plataforma de nível iniciante que integra corte de chapas e tubos numa única unidade para reduzir investimento e área ocupada.
Principais benefícios
- Econômica: substitui máquinas separadas para chapa e tubo, reduzindo custo de capital.
- Corte facilitado: layout de restos e seleção automática de parâmetros de corte que simplificam a operação.
- Produção eficiente: transmissão rápida e servomotores bus de alto desempenho para melhor dinâmica e maior produtividade.
- Guiamento inteligente: comparação visual de amostras e auto‑match de parâmetros para reduzir tempo do operador e estabilizar resultados.
Melhorias estruturais e mecânicas
- Cama soldada mortise‑and‑tenon 3ª geração: maior rigidez e resistência estrutural para melhor estabilidade e precisão.
- Viga em alumínio aeroespacial: reduz massa em movimento e aumenta rigidez para desempenho dinâmico otimizado.
- Estrutura de mesa modular: facilita manutenção, aumenta a segurança e reduz tempos de inatividade.
Tecnologias da máquina e proteções
- Evitação inteligente de colisão da cabeça laser: sensores servo‑seguidores e algoritmos de desvio de percurso com detecção 360° para reduzir riscos.
- Placa anti‑queimadura em fundição mineral: superfície resistente ao calor, não condutora e com menor tendência a deformações.
- Layout de restos e características anti‑vibração na borda da chapa: melhoram o nesting e a qualidade de corte.
- Opção Scanning Cutting (SCAN): modo de corte por escaneamento para chapas altamente reflexivas.
Garantia e pós‑venda
- Elegível ao programa de garantia Bodor de 5 anos (condições do fabricante indicadas na página do produto).
Especificações técnicas
- Série / modelo: AT series
- Tipo de produto: máquina combinada de corte a laser por fibra para chapa e tubo
- Capacidade de corte: corte integrado de chapas e tubos
- Auto‑match de parâmetros: comparação visual de amostras e ajuste automático
- Transmissão / movimento: servomotores bus de alto desempenho
- Aceleração máxima: até 1.5G (informação do fabricante)
- Cama: cama soldada mortise‑and‑tenon de 3ª geração
- Viga: alumínio aeroespacial para redução de peso e aumento de rigidez
- Mandris: mandris pneumáticos rápidos, tempo de aperto ≈2 s
- Proteção da cabeça laser: sensores servo‑seguidores e algoritmos de desvio de percurso
- Mesa de trabalho: estrutura modular para reduzir custos de manutenção
- Superfície anti‑queimadura: placa em fundição mineral
- Opcional: Scanning Cutting para materiais altamente reflexivos
