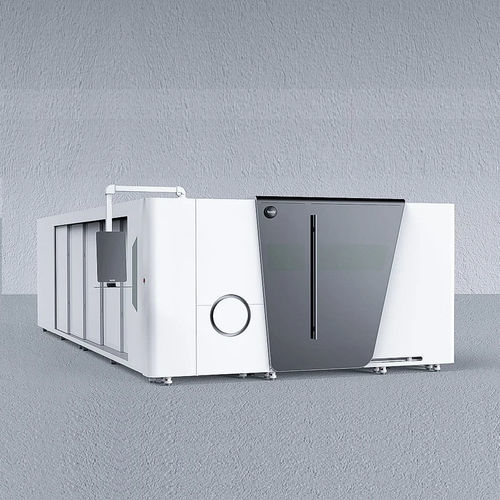

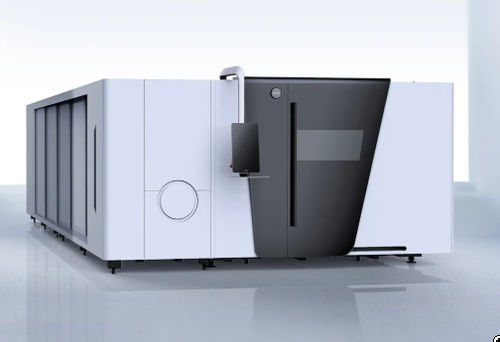

Máquina de corte a laser de fibra CTpara metaisde tubospara placas
Guardar nos favoritos
Comparar
Características
- Tecnologia
- a laser de fibra
- Material trabalhado
- para metais
- Formato das peças de trabalho
- de tubos, para placas
- Aplicações
- com software de otimização
- Sistema de carga das peças
- de carga automática
- Outras características
- de alta velocidade, de alto desempenho, completamente fechada, com cabeça galvanométrica
- Curso X
3.048 mm
(120 in)- Curso Y
1.524 mm
(60 in)- Curso Z
370 mm
(15 in)- Velocidade de corte
100 m/min
- Potência do laser
MÁX: 6.000 W
MÍN: 1.000 W
- Aceleração
9,81 m/s²
(32,19 ft/s²)- Comprimento total
9.700 mm
(382 in)- Largura total
3.600 mm
(142 in)- Altura
2.400 mm
(94 in)- Peso
911 kg
(2.008,41 lb)- Precisão
0,03 %
Descrição
Visão geral
Principais pontos de venda
Estrutura e componentes
Aplicações
Benefícios operacionais
Caractéristiques / spécifications techniques
- Modelo Clássico | Máquina de corte a laser para chapas e tubos, com proteção completa (cabine protetora).
- Série CT projetada para atender aos rigorosos padrões europeus, priorizando qualidade, confiabilidade e segurança operacional.
Principais pontos de venda
- Alto padrão: construção e controle para qualidade e confiabilidade superiores, cabine protetora integrada.
- Produção eficiente: alta velocidade de transmissão e servomotores de alto desempenho que proporcionam excelente desempenho dinâmico, aumentando significativamente a eficiência do processo.
- Econômica: capacidade de cortar chapas e tubos em uma única máquina, reduzindo a necessidade de múltiplos equipamentos e otimizando custo-benefício.
- Guiamento inteligente: correspondência automática de parâmetros de corte por comparação visual de peças de amostra, melhorando a qualidade de corte e reduzindo custos de mão de obra.
- Corte Scanner (opcional): tecnologia de scanner a laser que aumenta a taxa de absorção de energia na área de corte, permitindo processamento estável de chapas altamente reflexivas e verdadeiros lotes de material reflexivo.
- Prevenção inteligente de colisões da cabeça laser: sensores servo-seguidores desenvolvidos internamente e algoritmos de prevenção de trajetória reduzem significativamente o risco de colisões da cabeça de corte.
- Layout inteligente de retalhos: identificação automática dos cantos a partir de foto do retalho; possibilita aninhamento inteligente com um clique.
- Mandris pneumáticos rápidos, controle inteligente da pressão de gás e integração Bodor+ para otimização do processo.
- Placa mineral fundida anti-queimadura: resistente, não condutora de calor, fácil de limpar e contribui para maior durabilidade e estabilidade da máquina.
- Garantia e suporte: oferta de garantia estendida (programa de 5 anos disponível).
Estrutura e componentes
- 3ª Geração de Mesa de Encaixe por Cavilha Soldada: rigidez da mesa aumentada em 30%, resistência estrutural melhorada em 25% (dados laboratoriais internos).
- Viga de alumínio aeroespacial: redução de peso em 30% e aumento da resistência estrutural em 25% em comparação com projetos anteriores.
- Servomotores com alta performance de comunicação para alcançar aceleração máxima de até 1.5G e melhor desempenho dinâmico absoluto.
- Cabeça laser com sensores e algoritmos proprietários de prevenção de colisões para trajetórias seguras.
Aplicações
- Corte de chapas metálicas (aço carbono, inox, alumínio, latão e outros metais).
- Corte de perfis tubulares (variedade de formas e diâmetros conforme configuração).
- Processamento em lote de materiais reflexivos quando equipado com a opção Scanner.
Benefícios operacionais
- Maior produtividade por combinação de velocidade, dinâmica e automação (integração com dispositivos automáticos como iLoader/iTrans e linhas automatizadas).
- Redução de custos por máquina única capaz de processar chapas e tubos.
- Melhoria da qualidade de corte por correspondência automática de parâmetros e prevenção de colisões.
Caractéristiques / spécifications techniques
- Série: CT series
- Marca: Bodor
- Tipo: Máquina de corte a laser fibra para chapa e tubo (com cabine de proteção)
- Aceleração máxima: até 1.5G
- Aumento de rigidez da mesa (3ª geração cavilha soldada): +30%
- Melhoria da resistência estrutural da mesa: +25%
- Viga de material: alumínio aeroespacial — redução de peso aproximadamente 30%, aumento de resistência estrutural ~25%
- Recursos de segurança: cabeça laser com sensores servo-seguidores e algoritmos de prevenção de colisões
- Funcionalidades inteligentes: layout inteligente por foto de retalhos, correspondência automática de parâmetros de corte
- Placa de suporte de peça: placa mineral fundida anti-queimadura (resistente, fácil de limpar)
- Opções: módulo Laser Corte Scanner (opcional) para melhor desempenho em materiais reflexivos
- Garantia: programa de 5 anos disponível
