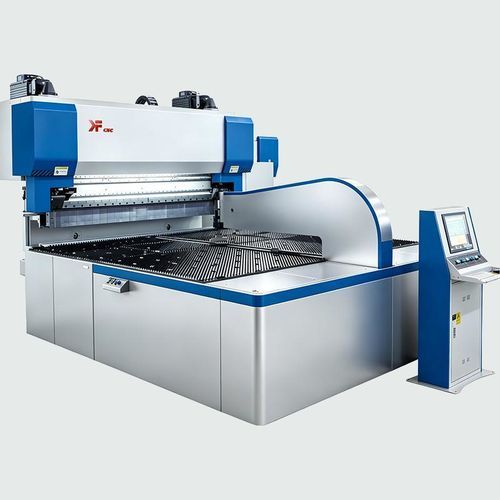

Curvadora servoelétrica B2530

para chapasautomáticacontrolada por CLP

Descrição breve

• Dobradora de painéis projetada para dobragem multilateral contínua e alta eficiência com troca automática de ferramentas (ATC)
• Controle em malha fechada pelo sistema Germany Beckhoff para alta precisão de dobra
• Encoder linear de precisão Italy GIVI MEASURE para feedback de posição
• Estrutura tratada termicamente de alta resistência para estabilidade a longo prazo
• Sem necessidade de troca manual de ferramenta; o grampo ajusta automaticamente o comprimento conforme a chapa
• Software de programação automática que realiza planejamento, verificação e otimização do processo
• Controle por servomotores para operação rápida e eficiente em energia
• Controle automático da força de prensagem e função de sobreposição opcional

Especificação técnica
Modelo: B2530
Unidade: mm / KN / ° / T / KVA (conforme aplicável por item)
Comp. máximo de dobra: 2500 mm
Comprimento diagonal máximo da peça: 2800 mm (desdobrada)
Tamanho mínimo da caixa: 410×230 mm (largura lado interno)
Altura máxima de dobra: 300 mm
Força máxima de dobra: 280 KN
Força máxima de prensagem: 1100 KN (opção)
Profundidade máxima de encaixe interno: 30 mm
Espessura da chapa: 0,5-1,5 mm (aço carbono)
Ângulo de dobra: -130° a +130°
Precisão do ângulo de dobra: ±0,75°
Reta de dobra: ±0,3 mm/m
Precisão de posicionamento: ±0,1 mm
Ajuste do comprimento de dobra: Automático
Processo de dobra: Automático
Função de sobreposição: Opcional (Força máxima de prensagem: 1100 KN)
Eixos: 18
Pressão de ar: ≥0,6 MPa
Potência: 65 KVA
Peso: 21 T
Dimensões da máquina: 5000×3200×2800 mm

Componentes padrão

• Controlador: Germany Beckhoff
• Módulo E/S: Germany Beckhoff
• Regua de grade: Italy GIVI MEASURE
• Sensor: Germany BALLUFF
• Relé: Schneider / Omron
• Servo motor e driver: VEICHI
• Fuso de precisão pesado: Nanjing YIGONG
• Guias de precisão pesadas: Nanjing YIGONG
• Redutor de precisão: Lee Ming, Taiwan
• Rolamentos de precisão: NSK, Japan
• Correia e polia: Fulong, Ningbo
• Componentes pneumáticos: SMC / Airtac
• Componente de lubrificação: BIJUR
• Software: Kafe

Características / Especificações técnicas

• Modelo: B2530
• Comprimento máximo de dobra: 2500 mm
• Comprimento diagonal da peça: 2800 mm (desdobrada)
• Tamanho mínimo da caixa: 410×230 mm (largura lado interno)
• Altura máxima de dobra: 300 mm
• Força máxima de dobra: 280 KN
• Força máxima de prensagem: 1100 KN (opção)
• Espessura da chapa (aço carbono): 0,5 - 1,5 mm
• Ângulo de dobra: -130° a +130°
• Precisão do ângulo de dobra: ±0,75°
• Reta de dobra: ±0,3 mm/m
• Precisão de posicionamento: ±0,1 mm
• Número de eixos: 18
• Pressão de ar requerida: ≥0,6 MPa
• Potência: 65 KVA
• Peso: 21 T
• Dimensões da máquina: 5000 × 3200 × 2800 mm
