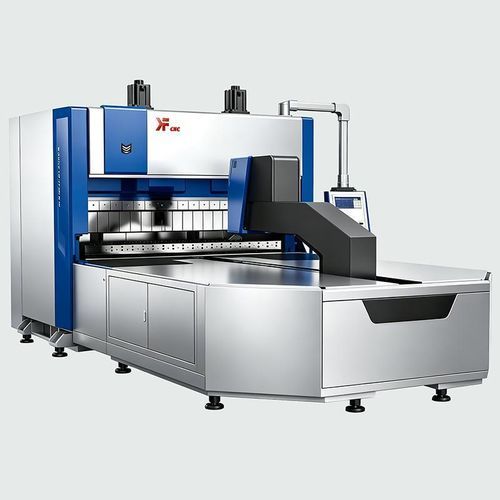

Curvadora servoelétrica KMB-2200

totalmente elétricamanualpara chapas

Descrição curta
KaFe Centro de dobra de painéis KMB-2200 é um centro de dobra com acionamento servo elétrico e troca manual de ferramenta (MTC). Projetado para operações de dobra de chapa automatizadas que exigem controle multieixo, ciclos rápidos e alta precisão dimensional.

Função do produto
O KMB-2200 dobra chapas em formas complexas sem moldes dedicados. O sistema servo totalmente elétrico substitui acionamentos hidráulicos para reduzir manutenção, melhorar repetibilidade e aumentar a rapidez de resposta. A máquina suporta interfaces de linha de produção automatizada e movimento multieixo para dobras em ângulo reto, ângulos não retos e dobras em arco, bem como conformações complexas em múltiplas etapas.

Preço
Fob Price: US $0.5 - 9,999 / Piece

Principais instruções de configuração

• Corpo de fundição de alta qualidade: Estrutura em QT500-7 / ferro fundido cinzento com tratamento de alívio de tensões e inspeção de precisão para garantir estabilidade e rigidez a longo prazo.
• Parafuso de serviço pesado: Parafuso retificado Taiwan MYE TBI para transmissão estável e alta precisão de posicionamento com baixo custo operacional.
• Guias lineares de alta resistência: Guias PMI/SHAC para maior capacidade de carga e precisão.

Principais parâmetros técnicos (excerto da tabela)
Modelo: KMB-2200
Estrutura de alimentação: Tipo braço
Estrutura da mesa de trabalho: Escova
Comprimento de dobra: 2250 mm
Comprimento da chapa: 2200 mm
Largura da chapa: 1500 mm
Altura de dobra: 175 mm
Dimensões mínimas de conformação quatro faces: 320 x 200 mm
Dimensões mínimas de conformação duas faces: 200 mm
Raio mínimo de arco: 1.2 mm
Velocidade máxima contínua de dobra: 0.5 s/lâmina
Distância de folga entre lâminas superior e inferior: 190 mm
Precisão de dobra: 0.03 mm
Faixa de ângulo de dobra: 0–180°
Espessura máxima do material: Alumínio 2.0 mm / Aço carbono 1.5 mm / Aço inoxidável 1.0 mm
Espessura mínima do material: 0.35 mm
Sistema CNC: SYNTEC / Taiwan New Generation
Sistema operacional: Win7+OS
Número de eixos: Padrão 13 Eixos
Tensão nominal: 380 V
Potência de pico: 24 KW
Potência média: 4.5 KW
Dimensões da máquina: 4850 x 2780 x 2600 mm
Peso da máquina: ~12.000 kg

Detalhes de configuração (itens-chave)

• Estrutura da máquina: Estrutura projetada independentemente em fundição QT500 com tratamento de alívio de tensões para garantir estabilidade geométrica a longo prazo.
• Moldes: Têmpera e revenimento por alta frequência para aumentar resistência ao desgaste e vida útil.
• Sistema de controlo: CNC nova geração Taiwan (Kefei CNC) para sincronização multi-eixo e programação simplificada.
• Sistema de fornecimento de óleo & auto-lubrificação: Lubrificação automática com alarme de baixo óleo para operação contínua.
• Função de aplainamento: Capacidade integrada de aplainamento para pré/pós-processamento.
• Pressão de aresta superior e inferior: Permite conformação com borda morta superior/inferior.
• Volante: Função anti-colisão de lâmina com posicionamento manual de eixos via volante.
• Interface para linha de produção automatizada: Pronta para conexão com equipamentos a montante e jusante.
• Comandos avançados & arco: Entrada direta de comando de arco com parâmetro de raio para dobra em arco.
• Servo drive: Servo bus Inovance/Hechuan com resistência a sobrecarga e operação suave em baixa velocidade.
• Componentes elétricos: Componentes Schneider para desempenho estável.
• Micro relés: Relés Japan Izumi com bobinas de cobre para condutividade fiável e longa vida útil.

Casos de dobra
KaFe Centro de dobra KMB-2200 pode moldar chapas em ângulos retos, ângulos não retos, arcos e formas multi-etapa sem moldes dedicados, adequado para várias peças e aplicações industriais.

Especificações técnicas

• Modelo: KMB-2200
• Comprimento de dobra: 2250 mm
• Comprimento da chapa: 2200 mm
• Largura da chapa: 1500 mm
• Altura de dobra: 175 mm
• Dim. mín form. 4 faces: 320 x 200 mm
• Dim. mín form. 2 faces: 200 mm
• Raio mín arco: 1.2 mm
• Vel. máx contínua: 0.5 s/lâmina
• Distância de folga: 190 mm
• Precisão de dobra: 0.03 mm
• Faixa de ângulo: 0–180°
• Espessura material (max): Alumínio 2.0 mm / Aço 1.5 mm / Inox 1.0 mm
• Espessura material (min): 0.35 mm
• Sistema CNC: SYNTEC / Taiwan New Generation
• SO: Win7+OS
• Eixos: Padrão 13 Eixos
• Tensão: 380 V
• Potência pico: 24 KW
• Potência média: 4.5 KW
• Dimensões máquina: 4850 x 2780 x 2600 mm
• Peso máquina: ~12.000 kg
• Componentes principais & funções: Estrutura QT500, parafuso MYE TBI, guias PMI/SHAC, servo Inovance/Hechuan, componentes Schneider, relés Japan Izumi, lubrificação automática, função anti-colisão, interface linha de produção
