1. Modelo e especificações do equipamento

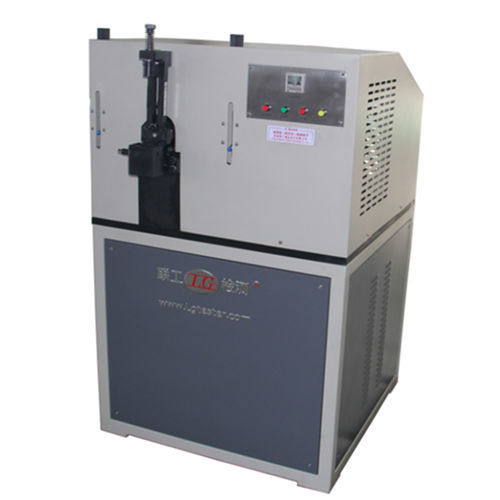

JWJ-3 Máquina de ensaio de dobragem inversa de chapa metálica eléctrica
2. Utilização do equipamento
Esta máquina de ensaio é utilizada principalmente para o ensaio de flexão repetida da chapa metálica para testar o desempenho da chapa metálica para suportar deformações plásticas e os defeitos exibidos durante a flexão repetida;
Cumprir a norma de ensaio GB/T 238-2013 "Teste de curvatura de materiais metálicos - ensaio de curvatura de fio invertido"; GB/T 235-2013 "Teste de curvatura de materiais metálicos - ensaio de curvatura de chapa e fita"
Esta máquina é amplamente utilizada em aço, indústria de construção, chapas de aço inoxidável, chapas de aço silício e outros fabricantes de produção e utilização; ao expandir-se com acessórios especiais, podem também ser efectuados testes de dobragem de outras especificações de fios metálicos;
3. Principais parâmetros técnicos
Espessura da amostra de folha - 0,3mm a 3mm
Comprimento da amostra da folha - ≥150 mm
Ângulo de flexão inversa - ±90°±1° (flexão plana)
Intervalo de contagem - 1 a 99999
Modo de visualização - Visualização digital
Método de contagem - Registo automático dos tempos de flexão
Frequência de flexão - ≤60 vezes/min
Potência do motor - 1.5kW
Alimentação eléctrica - Trifásico, 380V, 50Hz
Dimensões - 600×350×670mm
Peso do hospedeiro - cerca de 230 kg
4. Características estruturais
A máquina de ensaio é composta principalmente por duas partes: o sistema mecânico hospedeiro e o sistema de medição e controlo eléctrico. É accionada por um redutor de duas fases, e o binário de ensaio é aplicado para inverter a curva da amostra. O interruptor fotoeléctrico é utilizado para detectar o número de testes de flexão. Após a quebra da amostra, esta pára automaticamente, a haste do pêndulo é reiniciada, o instrumento de visualização digital é automaticamente exibido, e o número de tempos de flexão da amostra é automaticamente registado.
---
