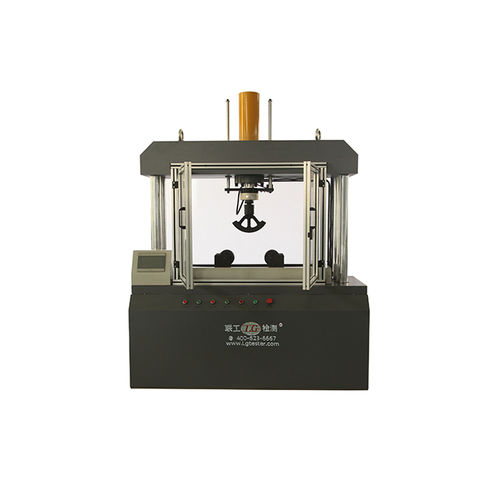

Máquina de ensaio de flexão GW-50G

controlada por CLPpara tubospara chapa

1.Aplicação da máquina A máquina de ensaio de flexão de tubos de aço de grande diâmetro é um equipamento especial para o ensaio técnico de flexão de tubos de aço. Os principais parâmetros técnicos cumprem os requisitos da última norma nacional GB/T 232-2010 "Metal Material Bending Test Method", Artigo 7.3 sobre a velocidade de ensaio de (1 ± 0.2) mm / s, e indicação digital em tempo real do ângulo de flexão correspondente. É conveniente para os usuários completar vários testes de ângulo de flexão. Cumpre os requisitos de teste de GB/T 244-2008 "Método de teste de flexão de tubos metálicos", GB∕T 3091-2001 "Tubo de aço para soldagem de transporte de fluido de baixa pressão", GB/T 8162-2008 "Tubo de aço estrutural sem costura", GB/T 13793-2008 "Tubo de aço soldado de costura reta". O testador de flexão de tubo de aço tem uma forma de flexão de três pontos com estrutura estável, operação simples e conveniente para trocar os mandris. O ângulo de dobra é intuitivo, fácil de manter, estável, seguro e de baixo ruído. O vão de curvatura é ajustado por um motor de baixa velocidade e um parafuso de duas vias. Tem um calibrador de vão e é fácil de operar, conveniente e confiável 2. Especificação e Parâmetro 2.1 Faixa de diâmetro nominal do tubo de aço curvado: DN15-DN50 2.2 Força máxima de ensaio de flexão: 200kN 2.3 Curso do cilindro de óleo: 400mm 2.4 Velocidade de propulsão sem carga do cilindro: 0,5-4 mm/s（Stepless adjustment） 2.5 Velocidade de ensaio do cilindro de óleo: 1±0,2 mm/s 2.6 Ângulo de dobra: 0-90° 2.7 Fonte de alimentação: 380V/220V 2.8 Dimensão da máquina: 1950×700×2100（mm） 2.9 Peso: 1800kg
