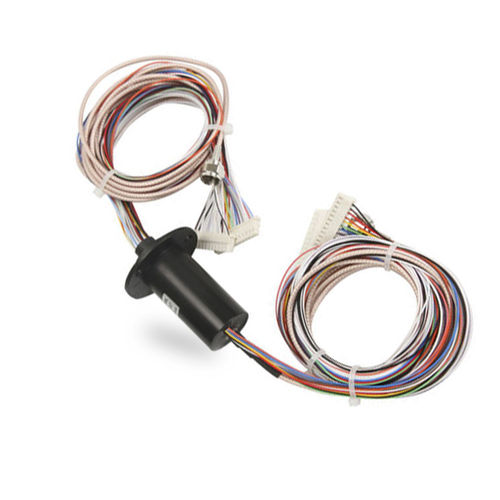

Anel coletor elétrico LPC-1C2402

de cápsulade alta velocidade

O anel deslizante de alta freqüência é um produto especialmente desenvolvido para atender à transmissão de sinal digital serial de alta velocidade ou sinal analógico. Esta série de produtos suporta a transmissão de sinal de alta frequência e também suporta a transmissão mista de sinal de alta frequência e sinal de controlo de 24V, sinal de comunicação, alimentação eléctrica, meio fluido. O sinal de alta freqüência adota 50/75Ω impedância característica do cabeçote da estrutura coaxial de RF. Destaque Contato dourado no material de contato, que pode atender a vida útil de 100 milhões de rotações O design da ranhura em V de 90 graus pode rodar 360 graus de forma suave e ilimitada, com baixo torque, baixo desgaste e baixo ruído eletrônico Anti-idade e resistência a altas temperaturas Especificações Elétrica e Eletrônica - Mecânica Circuitos - total 24 circuitos 24*2A - Velocidade rotativa - 0~300rpm Tensão Nominal - 240 VAC/DC - Material de Contato - Ouro para Ouro Resistência dieléctrica - 500VAC@50Hz(P) 300VAC@50Hz(S) - Material da caixa - Plásticos de Engenharia Resistência de Isolamento - ≥100MΩ@500VDC (P) ≥100MΩ@100VDC (S) - Comprimento do fio - Estator: 250mm Rotor: 250mm Tamanho do fio de chumbo - AWG28 # Ambiental - Outros Temperatura - -20°C~+60°C - Tempo de vida - Personalizável Humidade - ≤60%RH - Nota: "P" significa potência, "S" significa sinal Grau de protecção - Personalizável Parâmetro Coaxial Modelo Connect - BNC/SMA - Gama de Frequências - 0-3GHz Impedância específica - 50/75Ω - Material da carcaça - Latão Perda de inserção - <1.2dB - Material de contato - Metal precioso Inserção Loss-WOW - <0.1dB - Tamanho do cabo - RG316/RG179 VSWR - <1,6 - Comprimento do cabo - Estator: 250mm VSWR-WOW - <0.1 - Rotor: 250mm
