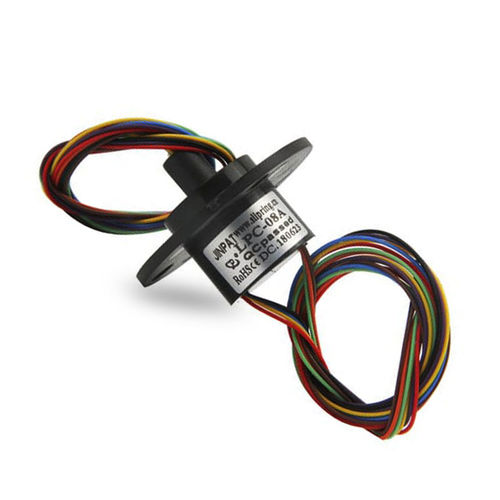

Anel coletor USB LPC-08A

HD-SDIHDMIde cápsula

Descrição Esta unidade pode ser utilizada em qualquer sistema electromecânico que necessite de rotação contínua e sem restrições enquanto transfere energia ou dados de uma estrutura estacionária para uma estrutura rotativa. Também é chamado de interface elétrica rotativa, comutador, coletor, giratório ou uma junta rotativa elétrica. O anel deslizante da cápsula LPC-08A é uma unidade padrão, fora da prateleira, que usa contatos dourados na interface giratória. Os fios de chumbo codificados por cores são usados tanto no estator quanto no rotor para simplificar o processo de ligações. Usando um design de anel de 90° de ranhura em V para cada anel, o LPC-08A proporciona um funcionamento mais suave, menor torque e menor ruído elétrico do que os anéis deslizantes compétitivos. Ele está disponível em modelos de circuito 1-8. Características ♦ - modelos de 8 circuitos ♦ - Conexões rotacionais confiáveis para energia, sinal e transmissão de dados ♦ - Também disponível com anéis de potência de 5 e 10 amps combinados com anéis de 2 amps. ♦ - Os rolamentos de fardos de precisão cumprem ou excedem os requisitos de vida útil para a maioria das aplicações comerciais Vantagens ♦ - Baixo torque minimiza o orçamento de torque do sistema ♦ - Design compacto e funcionamento suave ♦ - Baixo ruído eléctrico ♦ - Envio rápido ♦ - Capacidade de transferência de alta largura de banda Spécifications Velocidade de operação - 0-300 rpm Número de Circuitos - 8 Voltagem - 240 VAC/DC Classificação de corrente - 2 amperes por circuito Faixa de temperatura - -20°C a +60°C Material de Contacto - Ouro para Ouro Tamanho do Chumbo - 28# cobre chapeado a prata Teflon® UL Comprimento do Chumbo - Padrão 250 mm (9,843 pol.) Rigidez dieléctrica - >500 VAC a 50Hz, entre cada circuito Isolamento Résistance - 100 MO @500 VDC Ruído Elétrico - <35mO
