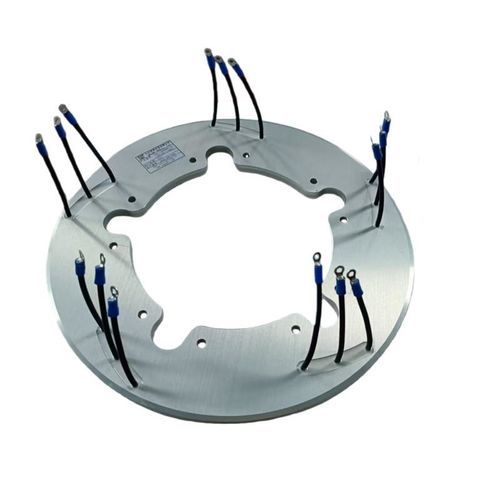

Anel coletor elétrico DHK160-3-90A

industrial

Visão geral do produto
O coletor de corrente de alto desempenho para aviação DHK160-3-90A é um conjunto de anéis coletores elétricos de 3 circuitos de alta precisão projetado para aplicações aeroespaciais e industriais exigentes. Cada caminho lida com 90A a 28VDC, com uma velocidade máxima garantida de 2400 r/min. Construído para ciclos de serviço intermitentes (100s ligado/11s desligado), apresenta uma tolerância de desvio excepcional (≤0,1mm), um desequilíbrio estático ultrabaixo (0,01N·m) e um isolamento robusto de 2500VAC.

Aplicações principais

• Sistemas de propulsão aeronáutica e marítima: Projetado para rotação à esquerda, ideal para integração atrás de hélices ou em juntas rotativas que requerem transferência de corrente alta sob vibrações e desvios significativos.
• Plataformas rotativas de alta precisão: O desvio ultrabaixo e o desequilíbrio estático o tornam perfeito para bases de radar, torres eletro-ópticas e equipamentos de teste automatizados.
• Automação industrial pesada: O ciclo de serviço intermitente confiável se adapta a aplicações como rotadores de soldagem, grandes mesas de indexação e maquinário pesado onde a transmissão de potência de alta corrente é crítica durante a rotação. Construído de acordo com padrões rigorosos para desempenho confiável sob pressão.

Principais parâmetros técnicos

• Número de canais: 3
• Corrente nominal: 90A por canal (28VDC)
• Tensão de operação: 0~28VDC
• Pressão da mola da escova: 3N (±30%) a uma extensão de 25mm; 5N (±30%) a uma extensão de 3,5mm
• Altura da escova: Comprimento total ≥25mm; após a montagem, a escova se estende ≥3,5mm da caixa da escova
• Condições de operação:
  • Após a instalação atrás da hélice, desvio da face final do anel de cobre ≤0,1mm; o coletor de corrente opera normalmente com desvio do anel de cobre ≤0,2mm
  • A linha indicadora de substituição da escova sinaliza a necessidade de substituição
  • A montagem deve estar dentro dos limites dimensionais de projeto e livre de queimaduras, arranhões, sulcos, etc.
• Direção de rotação: Esquerda (sentido anti-horário na direção do voo)
• Velocidade nominal (garantia de projeto): 2000 r/min
• Velocidade máxima (garantia de projeto): 2400 r/min
• Sobrecarga (garantia de projeto): Suporta (2550/60) r/min por 30 minutos (não operacional, sem danos mecânicos ou deformação, sem caixa de escova)
• Modo de operação: Intermitente, max ON 100s, min OFF 11s
• Requisitos de peso:
  • Conjunto de anel coletor: ≤1100g
  • Conjunto de caixa auxiliar: ≤205g por unidade
• Resistência de isolamento (anel para anel, anel para escova):
  • Estado frio: ≥20MΩ
  • Após teste de calor úmido: ≥5MΩ (apenas teste de qualificação)
• Resistência dielétrica (anel para anel, anel para escova):
  • Estado frio: ≥500VAC@50Hz, 60s, sem ruptura ou flashover
  • Após teste de calor úmido: ≥375VAC@50Hz, 60s, sem ruptura ou flashover
• Desequilíbrio estático: 0,01N·m
• Peças de reposição do produto: Um conjunto adicional de caixa de escova por conjunto
• Condições ambientais de operação (garantia de projeto):
  • Altitude de voo: 0~10000m
  • Velocidade máxima de voo: 431km/h
  • Velocidade máxima de mergulho: 450km/h
  • Limite de velocidade do vento (vento cruzado): 15m/s
  • Temperatura de operação: -55°C a +55°C
  • Temperatura de armazenamento: -55°C a +70°C

Especificações técnicas

• Anel coletor de 3 circuitos, cada um 90A @ 28VDC
• Velocidade máxima: 2400 r/min
• Tolerância de desvio: ≤0,1mm
• Desequilíbrio estático: 0,01N·m
• Isolamento: 2500VAC
• Peso: ≤1100g (conjunto), ≤205g (caixa auxiliar)
• Temperatura de operação: -55°C a +55°C
• Temperatura de armazenamento: -55°C a +70°C
