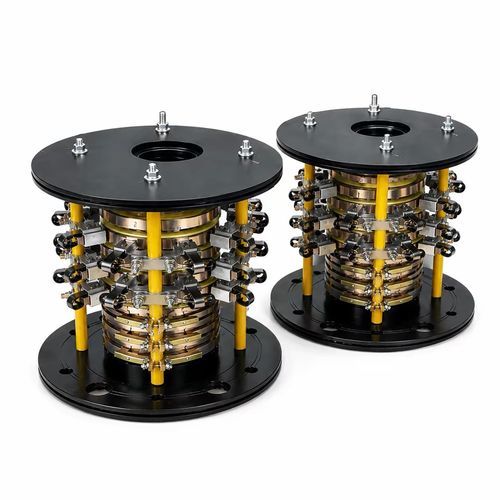

Anel coletor com centro furado

para turbina eólicapara aplicações industriaisem cobre

Descrição curta

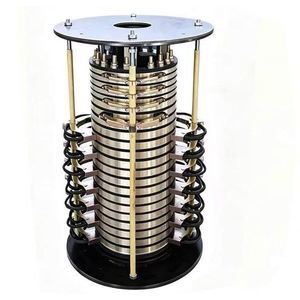

Este anel coletor multicanal de serviço pesado possui anéis coletores de cobre empilhados, postes de suporte isolados reforçados e montagem com flange dupla. Fornece transmissão estável e contínua de energia e sinais para máquinas rotativas, suporta integração multicircuito, apresenta estrutura de contato de escova resistente ao desgaste, alto nível de isolamento e grau de proteção IP personalizável. Ampliamente utilizado em turbinas eólicas, equipamentos de mineração, plataformas rotativas, guindastes industriais e grandes dispositivos rotativos de automação para resolver barreiras de transmissão elétrica e de sinais em rotação.

Visão geral
Anéis coletores industriais multicircuito (anel coletor, conectores elétricos rotativos) transmitem energia, sinais de controle e dados analógicos/digitais entre partes estacionárias e rotativas sem torção de cabos. O design de flange empilhada usa anéis de cobre modulares empilhados, conjuntos de escovas independentes prata-carbono, isolamento epóxi reforçado e montagem de flange dupla, projetado para equipamentos rotativos industriais de alta carga e operação contínua para eliminar falhas por enrolamento de cabos e assegurar transmissão elétrica ininterrupta durante rotação contínua.

Vantagens principais para compradores industriais

• Anéis condutores multicamadas empilhados: alta condutividade, baixa resistência elétrica, saída de tensão estável, sem atenuação de sinal durante a rotação
• Módulos de escova divididos independentes prata-carbono: pressão de contato uniforme, autolubrificante, desgaste ultrabaixo, vida útil estendida, fácil substituição individual sem desmontar a unidade inteira
• Postes de suporte isolantes em fibra de vidro epóxi reforçada: resistência a altas temperaturas, excelente rigidez dielétrica, anti-envelhecimento, resistente a choque mecânico e vibração
• Placas de montagem com flange metálica dupla (superior & inferior): furos pré-perfurados para instalação direta por parafusos em eixos rotativos, compatível com montagem vertical/horizontal
• Design central com furo passante: permite passagem de linhas hidráulicas/pneumáticas, eixos de acionamento ou cabos através do centro do anel para layout de sistema integrado
• Quantidade de circuitos, corrente nominal e grau de proteção personalizáveis: suporta circuitos mistos de potência + sinal, estrutura selada opcional IP54/IP65 para ambientes externos poeirentos ou úmidos
• Amplitude de temperatura de operação: opera de forma estável de -20°C a +120°C, adequado para oficinas extremas, mineração a céu aberto e ambientes de energia eólica
• Baixo torque de atrito rotacional: rotação suave, sem travamento, não adiciona carga extra aos motores de acionamento rotativos

Tabela técnica principal
Item parâmetro | Valor técnico padrão | Opções personalizáveis | Benefício para compradores
Material do anel condutor | Cobre de alta pureza com prateamento | Anéis folheados a ouro para sinal fraco | Menor resistência de contato, anti-oxidação, transmissão clara de sinais de baixa corrente
Material das escovas | Escova compósito prata-carbono | Escova liga de ouro, escova de grafite | Ciclo de vida mais longo, menos paradas de manutenção
Canais de circuito | 6–36 circuitos | Personalizável 2–60 circuitos mistos potência/sinal | Atende demandas de fiação de máquinas multifuncionais
Corrente por circuito | 10A / 25A / 50A por anel | Até 200A para anéis de alta corrente | Adaptar controle de sinais e circuito principal de alta potência simultaneamente
Diâmetro do furo passante | Furo central padrão 50mm | Eixo oco personalizado 30mm–100mm | Integrar linhas hidráulicas, eixos de acionamento dentro do anel coletor
Isolamento | Haste epóxi fibra de vidro, flange baquelite | Isolamento PTFE alta temperatura | Suporta altas temperaturas, evita curto-circuitos sob carga pesada
Grau de proteção | Versão base IP54 | IP65 totalmente selado poeira/água | Implantação externa, minas, locais costeiros úmidos
Velocidade rotacional máx | 0–300 RPM contínuo | Modificação baixa velocidade para equipamentos lentos e pesados | Desempenho estável para máquinas rotativas rápidas e lentas
Temperatura de operação | -20°C ~ +120°C | Versão alta temperatura até 180°C | Compatível com fornos, metalurgia, ambientes de alta temperatura em turbinas eólicas
Forma de montagem | Flange dupla superior & inferior | Flange única, montagem por abraçadeira no eixo | Instalação flexível para todos os tipos de estruturas mecânicas rotativas

Principais cenários de aplicação industrial

• Equipamentos eólicos de nova energia: transmissão rotativa de potência para sistemas de yaw e pitch
• Máquinas de mineração & construção: brocas rotativas, guinchos de mineração, grandes guindastes torre
• Plataformas rotativas automatizadas: mesas rotativas de embalagem, dispositivos de soldagem rotativos automatizados, articulações rotativas robóticas
• Equipamentos portuários & de levantamento: spreaders rotativos para contêineres, mecanismos rotativos de elevação pesada
• Equipamentos industriais especiais: bases rotativas de radar, grandes bancadas de teste giratórias, atuadores rotativos hidráulicos

Como este anel coletor resolve os pontos de dor dos compradores

• Elimina danos por torção de cabos: permite rotação contínua de 360° sem enrolamento de cabos
• Reduz custo de manutenção: módulos de escova separáveis permitem a substituição de uma escova danificada sem desmontar toda a unidade
• Simplifica o projeto estrutural do equipamento: o furo passante central integra tubulações e eixos de acionamento, economizando espaço interno
• Saída estável de sinal e potência: anéis de cobre folheados evitam perda de sinal e previnem falhas por transmissão instável
• Adaptado a ambientes severos: alto isolamento e vedação IP65 opcional resistem a poeira, umidade e vibração
• Suporte à personalização: ajuste do número de circuitos, corrente, tamanho e grau de proteção para corresponder aos requisitos de projeto OEM

Especificações técnicas

• Anéis condutores: cobre de alta pureza com prateamento (opção: folheado a ouro para sinais fracos)
• Escovas: compósito prata-carbono (opções: liga de ouro, grafite)
• Canais de circuito: padrão 6–36, personalizável 2–60 circuitos mistos potência/sinal
• Corrente por circuito: padrão 10A / 25A / 50A por anel, até 200A para anéis de alta corrente
• Diâmetro do furo passante: padrão 50mm, personalizável 30mm–100mm
• Isolamento: hastes epóxi fibra de vidro e flange baquelite (opção: isolamento PTFE alta temperatura)
• Grau de proteção: IP54 base, IP65 opcional selado
• Velocidade rotacional máx: 0–300 RPM contínuo; modificações baixa velocidade disponíveis
• Temperatura de operação: -20°C a +120°C (opção alta temperatura até 180°C)
• Montagem: flange dupla superior & inferior (opções: flange única, abraçadeira de eixo)
