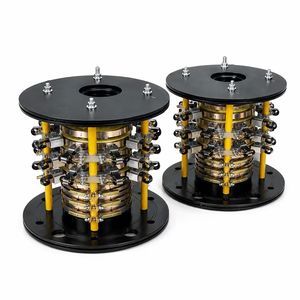

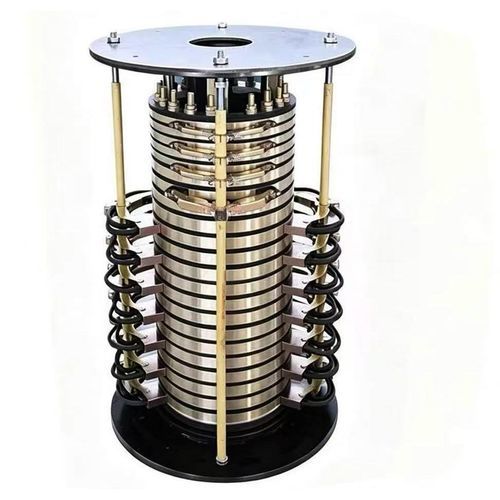

Anel coletor híbrido

de eixo ococom centro furadopara turbina eólica

Descrição curta
Anel coletor condutor multicanal de alta corrente com anéis empilhados em aço inox polido e porta-escovas de mola elástica para transmissão contínua de potência e sinais em 360°. Quantidade de circuitos e corrente por circuito configuráveis para equipamentos rotativos industriais e automatizados. Aplicações típicas: guindastes torre, palcos giratórios, turbinas eólicas, mesas giratórias automatizadas e equipamentos rotativos de mineração.

Principais características do produto

• Arquitetura de anéis condutores empilhados e independentes suportando 1–100+ canais; kits típicos: 6 / 12 / 18 / 24
• Anéis de aço inox polidos de alta dureza para resistência de contato ultra baixa e desempenho elétrico estável
• Suportes de escova com dupla mola elástica para pressão de contato constante, menor desgaste e arco elétrico mínimo em rotações prolongadas
• Estrutura integrada vertical com montagem por flange superior e inferior para instalação direta em eixos giratórios
• Amplas opções de temperatura e proteção (padrão -20°C a +70°C, wide -40°C a +85°C; IP54 padrão, IP65 opcional)
• Configurações flexíveis: somente sinal, anéis de potência de alta corrente, combinações híbridas potência-sinal e juntas rotativas integradas

Indústrias e equipamentos de aplicação

• Máquinas de construção: plataformas giratórias e mecanismos de elevação de guindastes torre
• Energia renovável: componentes condutivos rotativos para pequenas turbinas eólicas e placas de rastreamento solar
• Palco & entretenimento: palcos giratórios, luzes rotativas e atrações
• Automação: mesas indexadoras rotativas, mesas giratórias de embalagem e juntas rotativas robóticas
• Mineração & metalurgia: transportadores rotativos e equipamentos rotativos de processamento
• Médico & testes: bancadas de teste rotativas e estações de trabalho médicas giratórias

Tabela de parâmetros de desempenho
Item parâmetro | Especificação padrão | Faixa opcional personalizada | Benefício para compradores
Material do anel condutor | Aço inox polido | Liga de cobre, folheado a ouro | Baixa resistência e sinais estáveis para sistemas de precisão
Estrutura da escova | Duplas escovas com mola elástica | Escova mola única, escova metal precioso | Pressão de contato uniforme e vida útil prolongada
Quantidade de circuitos | 6 / 12 / 18 / 24 | 1–100+ canais | Suporta transmissão simultânea multi-potência e multi-sinal para máquinas rotativas complexas
Corrente nominal por circuito | 25A por anel (típ.) | 5A–500A | Suporta cargas industriais pesadas sem sobreaquecimento
Velocidade de rotação | 0–30 RPM (típ.) | Versão alta velocidade até 200 RPM | Adequado para aplicações de baixa velocidade e alta carga e automação média velocidade
Grau de proteção | IP54 (padrão) | IP65 vedado opcional | Pronto para uso externo em ambientes com poeira ou chuva
Método de montagem | Flange superior & inferior, montagem vertical | Eixo oco / passagem opcional | Fixação direta por parafusos em eixos principais para reduzir tempo de montagem
Temperatura de operação | -20°C ~ +70°C (padrão) | -40°C ~ +85°C (wide) | Operação estável em fábricas quentes e em ambientes exteriores frios

Como este anel coletor melhora a eficiência do comprador

• Evita emaranhamento de cabos com rotação 360° ilimitada, reduzindo tempo de inatividade e custos de substituição
• Design modular empilhado reduz o espaço de instalação e simplifica a integração em sistemas rotativos existentes
• Plataforma configurável cobre potência, sinal e soluções híbridas, reduzindo complexidade de aquisição
• Materiais duráveis e projeto das escovas diminuem a frequência de substituições e interrupções operacionais
• Montagem por flange padrão acelera a instalação e reduz tempo de montagem para OEMs

Especificações técnicas

• Brand: Ingiant
• Designação do modelo: Multi-Ring Stacked Conductive Slip Ring
• Material do anel condutor: aço inox polido (opções: liga de cobre, folheado a ouro)
• Estrutura da escova: dupla escova com mola elástica (opções: mola única, escova metal precioso)
• Quantidades típicas de circuitos: 6 / 12 / 18 / 24 (personalizável 1–100+)
• Corrente nominal por circuito (típica): 25A por anel (personalizável 5A–500A)
• Velocidade de rotação (típica): 0–30 RPM (opção alta velocidade até 200 RPM)
• Grau de proteção: IP54 (opcional IP65 vedado)
• Montagem: flange superior e inferior montagem vertical (opções: eixo oco / passagem)
• Temperatura de operação: padrão -20°C ~ +70°C; wide -40°C ~ +85°C
