Anel coletor elétrico DHS150-34-1Q

híbridogáspara aplicações industriais

Descrição curta

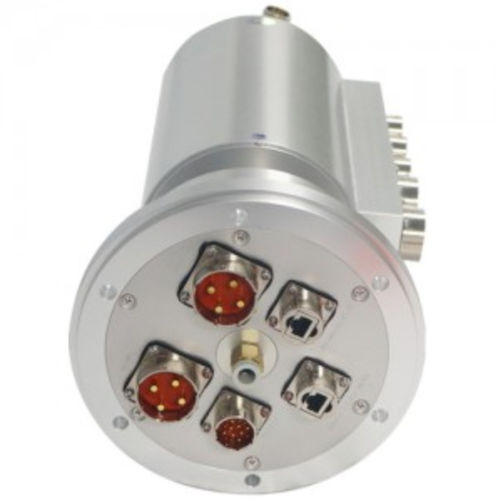

Anel deslizante híbrido gás-elétrico para transmissão simultânea de gases e circuitos elétricos. O modelo DHS150-34-1Q tem diâmetro externo de 150 mm, 34 circuitos elétricos (10 comunicação + 24 potência) e anel de gás externo de 1 canal (orifício Ø8, tubo de ar Ø externo 10). Encoder incremental numa extremidade para detecção de deslocamento angular e velocidade (removível).

Parâmetros principais (tabela)
DHS150-34-1Q

• Número de circuitos: 34
• Temperatura de trabalho: -40°C ~ +65°C
• Corrente nominal: personalizável (até 45 A por linha de potência típico)
• Humidade de trabalho: ≤70%
• Tensão nominal: 0 ~ 240 VAC/VDC
• Nível de proteção: IP65
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @50Hz, 60s, 2mA
• Material do invólucro: liga de alumínio
• Material de contato elétrico: metal precioso
• Variação de resistência dinâmica: ≤10 mΩ (folha técnica)
• Fios: fio flexível trançado estanhado, isolação em Teflon colorido; comprimento 500 mm + 20 mm
• Velocidade de rotação: 0 ~ 600 rpm

Características

• Rotação contínua de 360° com transmissão simultânea de gás, potência e sinais.
• Configurações flexíveis de canais de gás (1/2/3/4/5/6/8/10/12/16/24) e tamanhos de tubo personalizáveis.
• Suporta 1–128 linhas de potência ou sinal; corrente e tensão configuráveis conforme necessidade.
• Interfaces de gás padrão: G1/8" e G3/8"; outras roscas disponíveis mediante pedido.
• Mídias compatíveis: ar comprimido, vácuo, óleo hidráulico, água, água quente, líquido de arrefecimento, vapor; variantes de alta velocidade/alta pressão disponíveis.

Aplicações típicas

• Automação e robótica: braços robóticos, linhas de produção automatizadas, máquinas-ferramenta CNC.
• Equipamentos médicos: instrumentos de precisão e plataformas rotativas médicas.
• Offshore e equipamentos pesados: guindastes, draga e sistemas rotativos submarinos.
• Aeroespacial e rastreadores solares: plataformas rotativas e bancadas de teste de motores.

Nossa vantagem

• Empresa: mais de 20 anos em P&D de anéis deslizantes e juntas rotativas, com patentes técnicas.
• Produto: laboratório de testes interno, precisão de rotação, desempenho elétrico estável; contactos em metal precioso e revestimentos avançados para baixo torque e longa vida útil.
• Pós-venda: garantia de 12 meses para defeitos de fabricação; documentação técnica e suporte de treinamento disponíveis.

Características / especificações técnicas

• Modelo: DHS150-34-1Q
• Diâmetro externo: 150 mm
• Canais elétricos: 34 (10 comunicação + 24 potência)
• Corrente máxima (por linha de potência): até 45 A (típico, personalizável)
• Anel de gás externo: orifício Ø8; tubo de ar Ø ext. 10; pressão máxima 0,8 MPa
• Encoder: encoder incremental instalado numa extremidade (removível)
• Temperatura de trabalho: -40°C ~ +65°C
• Humidade de trabalho: ≤70%
• Tensão nominal: 0 ~ 240 VAC/VDC
• Nível de proteção: IP65
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @50Hz, 60s, 2mA
• Material de contato elétrico: metal precioso
• Variação de resistência dinâmica: ≤10 mΩ (conforme indicado)
• Fios: fios isolados em Teflon coloridos e estanhados; comprimento 500 mm + 20 mm
• Velocidade de rotação: 0 ~ 600 rpm
