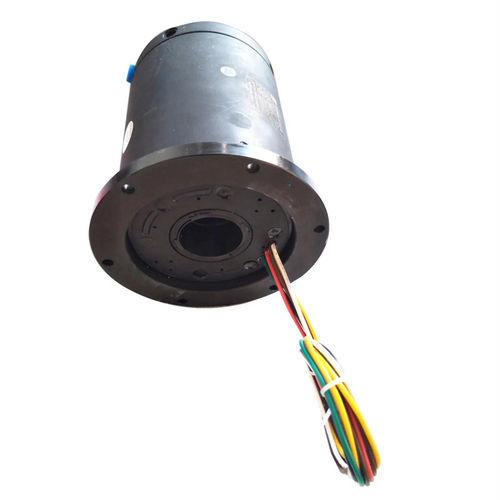

Junta rotativa para ar DHK035-6-2Q

industrialpara mesa rotativapara robô

Descrição do produto
O anel coletor pneumático Ingiant DHK035-6-2Q integra circuitos elétricos (alimentação/sinal) com passagens pneumáticas/hidráulicas para rotação contínua de 360°. A unidade apresenta um design compacto com furo passante para montagem em eixo e suporta padrões de dados e fieldbus como Ethernet, EtherCAT, Profibus, Profinet, CANbus e DeviceNet. Opções principais (número de circuitos, material do invólucro, grau de proteção IP, velocidade de rotação, comprimento do cabo, tipo de conector, cabos especiais, proteção contra névoa salina, faixa de temperatura) são configuráveis. O invólucro pode ser montado invertido.

Aplicações típicas

• Máquinas industriais: centros de usinagem, mesas indexadoras rotativas
• Equipamentos pesados: torres, carretéis de cabo, bancadas de teste
• Máquinas de embalagem e paletização, equipamentos de processo
• Sensores rotativos, circuitos de iluminação de emergência, juntas robóticas
• Sistemas de exposição/exibição, dispositivos médicos que requerem conexões rotativas

Características

• Ref.: DHK035-6-2Q
• Diâmetro interno: 35 mm
• Diâmetro externo: 99 mm
• Peso: 1,25 kg
• Construção: furo passante para instalação em eixo
• Material de contato elétrico: Ouro-Ouro, Prata-Prata, Escova de fibra – Anel
• Velocidade de operação: 0–300 RPM
• Corrente nominal: 2 A por canal
• Tensão nominal: 0–480 V (personalizável)
• Canais: 2 canais pneumáticos, 6 canais de sinal (configuráveis)
• Conector: condutores e terminais (opções de conector sob medida)
• Suporta transmissão contínua de potência e sinais com métodos de instalação personalizados

Descrição / Fabricante
Ingiant é um fabricante especializado em anéis coletores personalizados com equipas de engenharia, controlo de qualidade e produção. O anel coletor foi concebido para transferir potência, sinais ou dados através de interfaces giratórias, permitindo que uma secção interior rotativa opere de forma independente da exterior, útil para montar motores ou sensores sem enrolamento de cabos.

Recursos

• Opções de proteção IP de IP51 a IP65 para ambientes com humidade ou exposição à água
• Projetado para a transmissão de sinais de precisão, potência elétrica e dados com requisitos reduzidos de manutenção

Tipos de sinal personalizados

• Controle de válvula solenóide
• Conexões PLC
• RS485 / RS232 / RS422
• Termopar
• Linhas de sensor
• Sinais de pulso
• Encoder
• Sistemas servo
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / Gigabit Ethernet
• Vídeo
• Áudio/voz

Vantagens

• Formato compacto para instalações com espaço limitado
• Transmissão precisa de sinais
• Baixa necessidade de manutenção
• Baixo ruído elétrico
• Baixo torque
• Longa vida útil operacional

Especificações técnicas

• Ref.: DHK035-6-2Q
• Diâmetro interno: 35 mm
• Diâmetro externo: 99 mm
• Peso: 1,25 kg
• Construção: furo passante, instalação em eixo
• Materiais de contato elétrico: Ouro-Ouro, Prata-Prata, Escova de fibra – Anel
• Velocidade de operação: 0–300 RPM
• Corrente: 2 A por canal
• Tensão: 0–480 V (personalizável)
• Canais: 2 canais pneumáticos, 6 canais de sinal (personalizáveis)
• Conector: condutores e terminais
