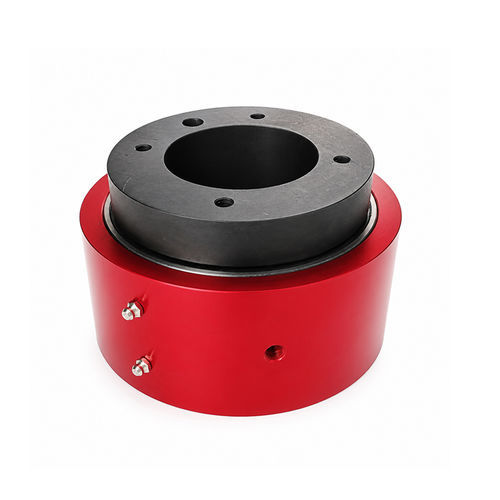

Junta rotativa para gás LHK078-4Q

para arpara ar comprimido4 passagens

Descrição curta
O acoplamento rotativo pneumático LHK078-4Q possui vedação composta em PTFE com vazamento cruzado zero, quatro passagens de ar independentes, velocidade máxima de 200 RPM e pressão de trabalho máxima de 2 MPa. Construído com carcaça anodizada e rotor em aço endurecido, é adequado para meios gasosos até 100°C e projetado para máquinas de enrolamento e desenrolamento industriais.

Vantagens principais do desempenho de vedação
O LHK078-4Q utiliza um sistema de vedação composto em PTFE com armazenamento de energia por mola que alcança vazamento cruzado zero e atrito rotacional ultrabaixo. Uma mola elástica interna pressiona continuamente os anéis de PTFE para manter contato íntimo entre a carcaça estática e o rotor rotativo durante operação prolongada. Quatro passagens de ar completamente separadas são isoladas por componentes de vedação multicamadas para evitar mistura cruzada ou interferência de sinal.
O PTFE apresenta coeficiente de atrito extremamente baixo, reduzindo a resistência à rotação e a carga do motor de acionamento. As vedações resistem ao amolecimento e deformação, mantendo a elasticidade de vedação em temperaturas de operação até 100°C. Conjuntos de vedação são pré-montados e testados em condições sem poeira; cada unidade passa por inspeção de estanqueidade antes do envio para garantir desempenho sem vazamentos.

Materiais premium e fabricação de precisão
Todos os componentes estruturais são fabricados em metais de alta resistência e resistentes ao desgaste, com tratamentos de superfície controlados para prolongar a vida útil e a adaptabilidade ambiental.

• Rotor (eixo): aço 12L14 de fácil usinagem, tratado termicamente para 56–62 Rc, acabamento em óxido negro para resistência ao desgaste e corrosão, reduzindo a abrasão da superfície do eixo e evitando aumento de folga sob rotação cíclica prolongada.
• Carcaça: liga de alumínio 6061-T6 grau aeronáutico, anodizado duro vermelho Tipo 2 Classe 2 para maior resistência a riscos, oxidação e corrosão, mantendo a unidade compacta e leve.

Os canais de fluxo internos são usinados em tornos CNC para obter paredes internas lisas e sem rebarbas, minimizando a resistência ao fluxo de gás e perdas de pressão. As peças são desbarbadas, limpas por ultrassom e inspecionadas quanto às tolerâncias dimensionais antes da montagem para garantir encaixes precisos, rotação estável e baixo ruído.

Parâmetros técnicos padrão completos
Modelo: LHK078-4Q. Quatro canais de ar independentes e separados. Rosca de porta padrão: 1/4" NPT. Meio aplicável: gás comprimido limpo, ar industrial não corrosivo. Velocidade máxima de rotação: ≤200 RPM. Pressão máxima de trabalho: ≤2 MPa. Temperatura de operação permissível: ambiente até 100°C. Tratamento de superfície: carcaça em alumínio anodizado duro vermelho Tipo 2 Classe 2, rotor em aço endurecido com óxido negro. Montagem: fixação por flange padrão. Esses parâmetros atendem linhas de enrolamento de velocidade média e baixa e sistemas pneumáticos de controle de tensão para equipamentos de processamento de rolos.

Desempenho de funcionamento estável para produção contínua pesada
A estrutura otimizada de rolamentos e acoplamentos internos permite rotação suave com torque de atrito mínimo e sem emperramento ou ruídos anormais sob vibração prolongada. A estrutura integrada e compacta evita afrouxamento causado por vibração mecânica, e a vedação interna resiste às rotações alternadas frequentes de rolos de enrolamento e desenrolamento. Projetado para operação cíclica contínua 24 horas; a vedação composta em PTFE estende os intervalos de manutenção e reduz o tempo de inatividade.

Amplo campo de aplicação para máquinas de enrolamento e desenrolamento
Esta união rotativa pneumática de 4 canais foi desenvolvida para equipamentos roll-to-roll em vários setores:

• Processamento de filme: filmes ópticos, filmes protetores, filmes de embalagem plástica para enrolamento e corte (controle independente da tensão do filme, correção de borda, fixação de rolos, cilindros pneumáticos auxiliares).
• Têxtil: máquinas de enrolamento de fio, rolos de desenrolamento de tecido, equipamentos de corte e bobinagem para controle uniforme de tensão.
• Nova energia – baterias de lítio: máquinas de enrolamento de eletrodos para baterias de íon‑lítio que fornecem ar para fixação de peças, ajuste de tensão de enrolamento e pressão de rolos.
• Embalagem & fita: máquinas de enrolamento de fita adesiva, corte e rebobinamento de rolos de papel para linhas de materiais flexíveis.

Personalização & manutenção
Especificações de rosca de porta opcionais (NPT, G, PT), dimensões de flange de montagem e espaçamento de furos personalizáveis, materiais de vedação para alta temperatura ou resistentes a produtos químicos e layouts de canal modificados disponíveis. Componentes de vedação padronizados e substituíveis permitem rápida troca das vedações sem substituir a unidade inteira, reduzindo tempo de inatividade e melhorando a eficiência de produção.

Especificações técnicas

• Número do modelo: LHK078-4Q
• Número de canais de ar: 4 passagens de ar independentes e separadas
• Tipo de vedação: sistema de vedação composto PTFE com armazenamento de energia por mola (vazamento cruzado zero)
• Rosca padrão: 1/4" NPT
• Meio aplicável: gás comprimido limpo, ar industrial não corrosivo
• Velocidade máxima de rotação: ≤200 RPM
• Pressão máxima de trabalho: ≤2 MPa
• Temperatura de operação: até 100°C
• Material & tratamento do rotor: aço 12L14, tratamento térmico 56–62 Rc, revestimento óxido negro
• Material & tratamento do corpo: alumínio 6061-T6, anodização dura vermelha Tipo 2 Classe 2
• Processamento interno: tornos CNC de precisão, desbarbamento, limpeza por ultrassom, verificação de tolerâncias dimensionais
• Montagem: fixação por flange padrão
