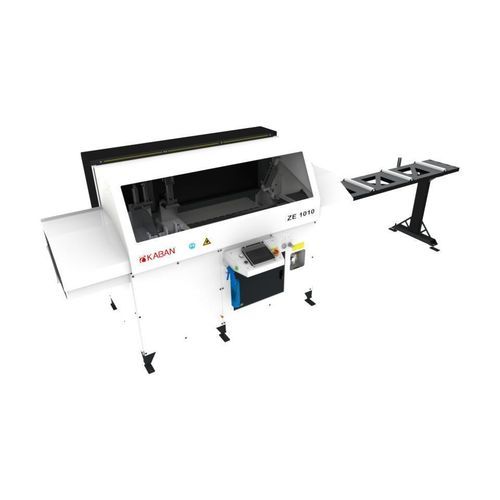

Máquina de corte para alumínio ZE 1010

de perfispara perfis de alumíniocom servoacionamento

A ZE 1010 é uma máquina de corte para conectores/profiles em alumínio, concebida para cortes a 90° com alta velocidade e precisão, com alimentação automática servo e ecrã tátil 7" (interface Kaban). Combina uma estrutura mecânica com alívio de tensões, controlo por servomotores e proteções de segurança para produção contínua.

Destaques

• Estrutura mecânica adequada a altas velocidades para cortes 90° consistentes.
• Sistemas servocontrolados de elevação/deslizamento/libertação e cut-and-run para evitar riscos e permitir corte contínuo.
• Apertos pneumáticos nas faces frontal e superior para fixação segura do perfil.
• Serra Ø 500 mm com controlo de velocidade servocontrolado e pulverização de fluido de corte.
• Ecrã tátil 7" (Kaban) e controlo PLC Mitsubishi.

Conceção

• Peças fundidas e soldadas com alívio de tensões para manter precisão a alta velocidade.
• Morsas pneumáticas horizontais e verticais para estabilizar os perfis durante o corte.
• Tampas de proteção sobre áreas perigosas para cumprir requisitos de segurança.

Painel de controlo

• Ecrã tátil 7" com interface Kaban para programação e monitorização.
• PLC Mitsubishi para gestão de ciclos e segurança.
• Pulverização automática de ar e fluido de corte nas superfícies perfiladas para limpeza e arrefecimento.
• Operação automática: os ciclos de corte continuam automaticamente após posicionamento do perfil.

Serra

• Disco Ø 500 mm com operação cut-and-run.
• Ajuste de velocidade servocontrolado conforme a secção do perfil.
• Sistema de pulverização de fluido de corte para controlo térmico e evacuação de cavacos.
• Capacidade para definir múltiplas velocidades de corte para diferentes tipos de perfil.

Transmissão de comprimento

• Sistema servocontrolado de elevação, condução e libertação para cortes precisos sem riscos.
• Comprimento máximo de corte: 960 mm.
• Comprimento mínimo de corte: 140 mm.

Segurança

• Tampas de proteção e rótulos de segurança em torno das partes móveis.
• Projetada para integrar proteções e paragens de emergência conforme normas industriais.

Suporte técnico

• Função de lembrete de manutenção periódica programável.
• Ligação remota para diagnóstico e suporte de serviço.

Especificações técnicas

• Modelo: ZE 1010
• Aplicação: corte de conectores/profiles em alumínio a 90°
• Diâmetro da serra: Ø 500 mm
• Sistema de alimentação: alimentação automática servocontrolada com cut-and-run
• Controlo: PLC Mitsubishi; ecrã tátil 7" (interface Kaban)
• Apertos: morsas pneumáticas (frente e topo); morsas horizontais/verticais
• Modos de corte: elevação, deslizamento, cut-and-run; serra multi-velocidades servocontrolada
• Arrefecimento/lubrificação: pulverização de fluido de corte; purga automática de ar
• Intervalo de comprimento de corte: 140 mm (min) — 960 mm (max)
• Segurança: tampas de proteção e rótulos de segurança
• Suporte: lembretes de manutenção e suporte remoto
