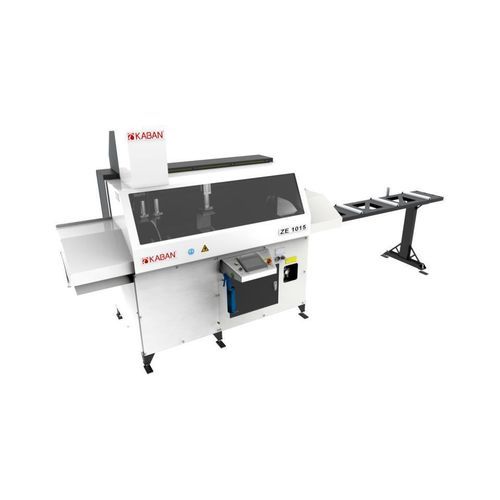

Máquina de corte para perfis de alumínio ZE 1015

com servoacionamentopara furaçãopara rosqueamento interno

A ZE 1015 é uma máquina industrial para corte a 90° de perfis de alumínio, projetada para operação em alta velocidade com precisão repetível. Integra serra servocontrolada, fixações pneumáticas, alimentação automática e unidade integrada de furação/rosqueamento para processamento combinado.

Destaques

• Estrutura mecânica projetada para altas velocidades e precisão consistente.
• Sistemas servocontrolados de elevação, deslizamento e corte com retorno para ciclos de corte eficientes.
• Fixação pneumática nas faces frontal e superior para segurar os perfis.
• Capas de proteção e sinalização de segurança para proteção do operador.

Projeto

• Componentes fundidos e soldados com alívio de tensões para garantir precisão repetível em alta velocidade.
• Mordentes pneumáticos horizontais e verticais para estabilizar os perfis durante o corte.
• Capas fechadas para reduzir a exposição às partes móveis.

Painel de controle

• Interface touchscreen de 7" para gerenciamento de trabalhos e automação de ciclos.
• Controle PLC Mitsubishi para gerenciamento confiável de sequências.
• Pulverização automática de líquido/ar sobre superfícies perfiladas para auxiliar o corte e reduzir detritos.
• Operação em ciclo automático: a sequência de corte inicia quando o perfil é posicionado.

Serra

• Serra de grande diâmetro (Ø 500 mm) com acionamento servocontrolado e configurações de velocidade múltiplas por tipo de perfil.
• Sistema de corte com retorno e pulverização de refrigerante para suportar cortes contínuos de alta qualidade.

Furação e rosqueamento

• Unidade integrada de furação e rosqueamento com posicionamento servocontrolado para posicionamento preciso dos furos.
• Programação de processos com grande memória e sistema de refrigeração para furação.

Transporte / Alimentação

• Sistema servocontrolado de elevação, condução e liberação para transportar perfis sem riscos.
• Alimentação automática e corte dos perfis para operação sem intervenção manual.
• Faixa de comprimento: mínima 140 mm, máxima 960 mm.

Segurança

• Capas de proteção e sinalização de segurança visível para aumentar a segurança do operador e conformidade normativa.

Suporte técnico

• Lembrete de manutenção periódica e suporte de serviço remoto.

Especificações técnicas

• Modelo: ZE 1015
• Diâmetro da serra: Ø 500 mm
• Ângulo de corte: 90°
• Touchscreen: 7"
• Sistema de controle: Mitsubishi PLC
• Comprimento de alimentação: Mínimo 140 mm; Máximo 960 mm
• Furação: diâmetro máximo da ferramenta Ø 12 mm; curso de posicionamento no eixo Y 260 mm; posicionamento servocontrolado; função de rosqueamento
• Sistemas servo: alimentação automática, corte e ajuste de velocidade servocontrolados (múltiplas velocidades por perfil)
• Fixação: aprisionamento pneumático nas faces frontal e superior
• Sistemas de refrigeração: pulverização de líquido/ar para corte e furação
• Unidades auxiliares: unidade integrada de furação/rosqueamento; programação de processo com grande memória
• Segurança: capas de proteção e sinalização
