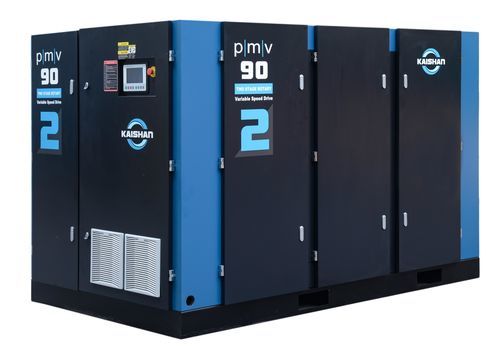

Compressor de parafuso PMV2

rotativode arpneumático

1. Âmbito • A presente especificação refere-se ao compressor de ar de parafuso rotativo da série PMV-2, de acionamento direto, lubrificado a óleo, de dois estágios em linha com porta de descarga flexível, arrefecido a ar e de velocidade variável. • O fabricante do compressor deve estar certificado segundo as normas de qualidade ISO 9001/9002 e as normas ambientais ISO 14001. • O compressor deve estar em conformidade com a diretiva relativa à segurança das máquinas 2006/42/CE. (Para o mercado europeu) • O compressor deve estar em conformidade com os regulamentos relativos aos equipamentos sob pressão, de acordo com a Diretiva 2014/68/UE. (Para o mercado europeu) • As unidades devem ser fabricadas de acordo com a presente especificação. o Motor de acionamento: 90/110/132/160/200/250/315 kW o Ligação: flange normalizada ISO o Tensão: 380, 400 ou 415 V/3 fases/50 Hz o Pressão nominal de funcionamento: 6-10 bar o Temperatura ambiente: 0-45 ℃ o Altitude: 0-1000 m 2. Características: • Máxima eficiência energética de propriedade: o Design SKY2 de duas fases com eficiência energética o Rolamentos SKF de alta qualidade para uma fiabilidade suprema o Mistura mecânica entre estágios para uma compressão quase isotérmica o A porta de descarga flexível permite que a relação de compressão seja ajustada automaticamente de acordo com a pressão de descarga • Equipado com um arrefecedor de óleo e um pós-arrefecedor em alumínio, arrefecidos a ar. • Arrefecedores verticais instalados num dos lados, proporcionando um melhor efeito de arrefecimento através da separação das zonas quentes e frias. • Ventiladores axiais acionados por motores de 6 pólos, totalmente fechados, arrefecidos por ventilador, de baixo nível sonoro e longa vida útil. • Conceção de velocidade variável, que mantém uma pressão de descarga estável através do ajuste da velocidade do motor de acordo com a pressão de descarga do compressor. • Regulação de arranque/paragem para parar automaticamente o compressor, conforme necessário, durante períodos de baixa procura. • A válvula térmica, combinada com o controlo do ventilador de velocidade variável, mantém a temperatura do óleo estável dentro do intervalo adequado. • A válvula de entrada normalmente fechada garante a segurança do sistema. • O motor principal é do tipo de íman permanente. • Conversor de frequência síncrono de controlo premium da Kaishan. • Refrigerador de óleo sobredimensionado, concebido para aplicações em ambientes com temperaturas elevadas. • Caixa acústica totalmente revestida a pó com portas articuladas, proporcionando fácil acesso aos componentes de manutenção. • Espuma ignífuga colada na caixa acústica para atenuar o nível sonoro. • Filtro de entrada reforçado para ar comprimido limpo. • Tubos flexíveis em aço inoxidável no circuito de ar para maior fiabilidade e vibração reduzida. • Separação de óleo em 3 fases para garantir um baixo arrastamento de óleo (< 3 mg/m³). • Depósito separado sobredimensionado para garantir menor queda de pressão e permitir o funcionamento a uma pressão de descarga mais baixa. • Parafuso de elevação e tampa do depósito separador com mecanismo de elevação para uma manutenção fácil e rápida. • Fácil acesso a todas as peças de manutenção. • Enchimento de fábrica com lubrificante sintético premium «kerry-10#» PAO/POE, concebido para uma vida útil de 8 000 horas • Controlador inteligente com funcionalidades completas: o Ecrã tátil Kaishan KAC7070 o Controlo preciso do processo: carga, descarga e regulação da velocidade o Monitorização do funcionamento e do estado do compressor de ar o Fornece monitorização de segurança, proteção e alertas de manutenção o Capacidades de rede integradas e monitorização externa o Modos de funcionamento personalizáveis e tarefas programadas • O sistema de controlo deve ter a capacidade de monitorizar as seguintes funções: o Pressão de descarga do ar o Temperatura de saída do bloco compressor o Temperatura de saída do elemento separador A/O o Estado do compressor o Estado da alimentação elétrica o Estado de sobrecarga do motor o Estado de sobrecarga do motor do ventilador de arrefecimento o Estado do variador do motor o Horas de funcionamento sob carga o Horas de funcionamento o Consumo de energia • As funções de proteção do compressor devem incluir: o Paragem de emergência o Temperatura elevada de descarga o Pressão elevada de descarga o Sobrecorrente do motor o Avisos de manutenção o Obstrução do filtro de óleo o Obstrução do filtro de ar o Incêndio no elemento separador de ar/óleo o Erro de sequência de fases o Proteção contra falha de fase 3. Características opcionais • Alternativas de tensão de funcionamento (380 V/50 Hz, 380 V/60 Hz, 460 V/60 Hz) • Pré-filtro integrado • Arrefecimento a água • Controlo de velocidade variável do ventilador • Recuperação de calor externa • Disjuntor automático (configurado apenas para 400/3/50) • Óleo de qualidade alimentar • Kit para baixas temperaturas ambientes • Lubrificação automática do motor • Sem pós-arrefecedor
