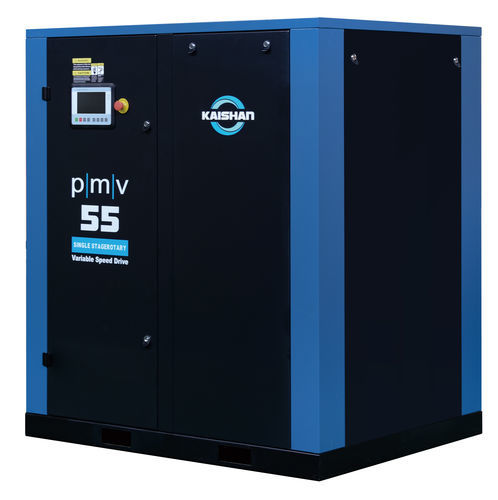

Compressor de parafuso PMV

rotativode arelétrico

1. Âmbito • A presente especificação refere-se ao compressor de ar de parafuso rotativo da série PMV, de acionamento direto, lubrificado a óleo, de um só estágio, arrefecido a ar e de velocidade variável. • O fabricante do compressor deve estar certificado de acordo com as normas de qualidade ISO 9001/9002 e as normas ambientais ISO 14001. • O compressor deve estar em conformidade com a segurança das máquinas, nos termos da Diretiva 2006/42/CE. (Para o mercado europeu) • O compressor deve estar em conformidade com os regulamentos relativos aos equipamentos sob pressão, nos termos da Diretiva 2014/68/UE. (Para o mercado europeu) • As unidades devem ser fabricadas de acordo com esta especificação. o Motor de acionamento: 15/22/37/55 kW o Ligação de saída: rosca macho conforme a norma ISO o Tensão: 380, 400 ou 415 V/3 fases/50 Hz o Pressão nominal de funcionamento: 6-10 bar o Temperatura ambiente: 0-45 ℃ o Altitude: 0-1000 m 2. Características: • Boa eficiência energética e baixo custo de propriedade: o Design SKY de fase única com eficiência energética o Rolamentos SKF Premium (9) para máxima fiabilidade • Conceção de velocidade variável, que mantém uma pressão de descarga estável através do ajuste da velocidade do motor de acordo com a pressão de descarga do compressor. • Regulação de arranque/paragem para parar automaticamente o compressor, conforme necessário, durante períodos de baixa procura. • Válvula de entrada normalmente aberta para um rápido aumento da pressão. • Motor principal do tipo totalmente fechado e arrefecido a óleo, com classe de isolamento F e eficiência superpremium IE4. • O motor principal é do tipo de íman permanente. • O motor principal e o bloco de compressão são concebidos com um eixo comum numa configuração de acionamento direto e ligação por flange, totalmente fechados para impedir a entrada de sujidade e poeira. • Conversor de frequência síncrono de controlo premium da Kaishan. • Refrigeradores sobredimensionados (de ar e de óleo) concebidos para aplicações em ambientes com temperaturas elevadas. • Caixa acústica totalmente revestida a pó com portas articuladas, proporcionando fácil acesso aos componentes de manutenção. • Espuma ignífuga colada na caixa acústica para atenuar o nível sonoro. • Filtro de entrada de alta resistência para ar comprimido limpo. • Tubagens flexíveis em aço inoxidável no circuito de ar para maior fiabilidade e vibração reduzida. • Equipado com um refrigerador de óleo e um pós-refrigerador em alumínio, arrefecidos a ar. • Ventiladores axiais acionados por motores totalmente fechados e arrefecidos por ventilador. • Separação de óleo em 3 fases para garantir um baixo arrastamento de óleo. • Enchimento de fábrica com lubrificante sintético PAO/POE premium «kerry-8#», concebido para uma vida útil de 4 000 horas • Controlador inteligente com funcionalidades completas: o Navegação tanto por ecrã tátil como por botões o Controlo preciso do processo: carga, descarga e regulação da velocidade o Monitorização do funcionamento e do estado do compressor de ar o Fornece monitorização de segurança, proteção e alertas de manutenção o Capacidades de rede integradas e monitorização externa o Modos de funcionamento personalizáveis e tarefas programadas • O sistema de controlo deve ter a capacidade de monitorizar as seguintes funções: o Pressão do ar de descarga o Temperatura de saída do elemento o Estado do compressor o Estado de sobrecarga do motor o Horas de funcionamento com carga o Horas de funcionamento o Consumo de energia • As funções de proteção do compressor devem incluir: o Paragem de emergência o Temperatura elevada de descarga o Pressão elevada de descarga o Sobrecarga do motor o Avisos de manutenção o Obstrução do filtro de óleo 3. Funcionalidades opcionais • Pré-filtro integrado • Óleo de qualidade alimentar
