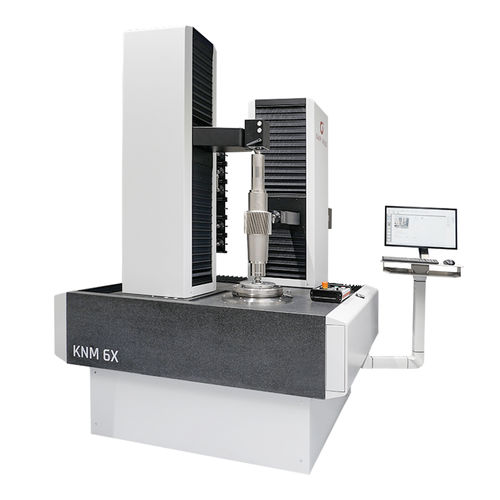

Máquina de medição de geometria KNM series

por contato diretode ferramentaspara peças pequenas

As máquinas de medição analítica KNM 2X / 4X / 6X / 9X foram concebidas para medições de alta precisão de engrenagens, ferramentas de engrenagem e peças rotacionalmente simétricas. Todas as guias e placas de base em granito são extremamente estáveis a longo prazo e apresentam coeficientes de dilatação idênticos e baixos. Os rolamentos pneumáticos com capacidade de funcionamento de emergência garantem guias perfeitas e isentas de desgaste, sem erros de curto prazo. Elementos de molas pneumáticas controladas, situados por baixo das placas de base, protegem com segurança contra solavancos e vibrações. Não são necessárias bases separadas. Os motores lineares e de binário não ferrosos das mesas rotativas garantem a máxima precisão de posicionamento e exatidão do percurso. Apesar do design compacto, os amplos intervalos de deslocamento garantem um movimento gerador tangencial em direção ao círculo de base para qualquer perfil. Graças ao ajuste flexível da força de fixação do contra-suporte, não é necessário o uso de acionadores. O armário de comando pode ser disposto livremente. Características principais do KNM 2X / 4X / 6X / 9X Sistema de fixação de troca rápida patenteado para redução dos tempos não produtivos Design compacto e procedimento de medição rápido Contraponto motorizado e ajustável, retrátil para carga e descarga Expansão da área de trabalho (aplica-se aos modelos KNM 2X, 6X e 9X) diâmetro máximo da peça - 300 / 450 / 750 / 1 250 mm comprimento máximo medível da peça (interno) - 120 / 400 / 400 / 400 mm comprimento máximo medível da peça (externo) - 450 / 650 / 850 / 1 020 mm distância entre os centros do contra-apoio - 480 / 850 / 1 000 / 1 200 mm peso máximo da peça - 80 / 500 / 500 / 1 500 kg
