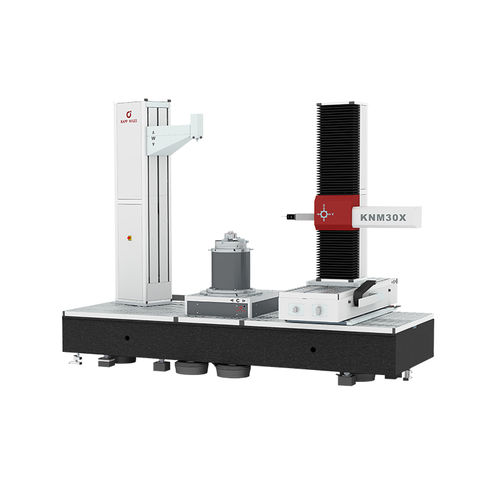

Máquina de medição de geometria KNM X

por contato diretopara peças grandespara pinhões

De acordo com os requisitos específicos do cliente, a série KNM X pode ser concebida como uma máquina fixa para engrenagens de tamanho médio e grande, ou como uma estação de acoplamento. Para o efeito, qualquer dimensão da base da máquina pode ser combinada com uma mesa rotativa e um dispositivo de medição transportável de 3 eixos. As máquinas KNM X apresentam uma mecânica de alta precisão com acessibilidade ideal, equipamento de segurança baseado em laser, amplas folgas nos rolamentos e secções transversais de guia generosamente dimensionadas. São utilizados motores lineares em todos os eixos lineares. As mesas rotativas de alta precisão com rolamentos pneumáticos ou hidrostáticos (diâmetro de 500 a 1 800 mm) dispõem de acionamentos diretos / orifícios de passagem. Elementos de molas pneumáticas controladas, situados por baixo das placas de base, protegem com segurança contra solavancos e vibrações. Não são necessárias bases separadas. A utilização de acionamentos próximos do centro de gravidade garante um baixo nível de distorções dinâmicas. Características principais da série KNM X Não é necessária uma fundação separada na área de medição ou de produção Para utilização em diversas aplicações, por exemplo: engrenagens retas, engrenagens cónicas, eixos, ferramentas, anéis de rolamentos Posicionamento motorizado da unidade de medição (eixo V) de acordo com o diâmetro atual da peça diâmetro máximo da peça - 6 000 mm comprimento da peça mensurável - 1 000-2 100 mm número de eixos da máquina - 3+1 / 4+1 peso máximo da peça - 1 500 - 40 000 kg
