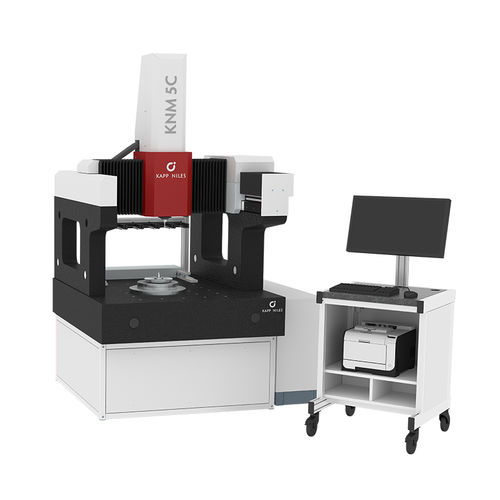

Máquina de medição de geometria KNM C series

3Dde rolamentopara rolamentos de giro

A máquina foi adaptada de forma ideal para a determinação de erros geométricos em anéis de rolamentos, anéis de giro e peças em forma de cilindro. A estrutura de 4 eixos controlada por CNC permite a expansão para uma gama de componentes significativamente maior, tais como engrenagens ou tarefas de medição 3D em peças prismáticas. Todas as máquinas da série KNM C estão equipadas com a mais moderna tecnologia de acionamento (motores lineares), e possuem seções transversais de guia generosamente dimensionadas e grandes folgas de rolamentos. A placa base, colunas verticais e eixos são feitos de granito. Isto assegura um comportamento térmico estável. Elementos de molas de ar por baixo da placa de base protegem a placa contra solavancos e vibrações. O guia em Y elevado e um accionamento próximo do centro de gravidade reduzem as distorções dinâmicas a um mínimo. As incertezas de medição estão em MPEE≥ 0,6 μm + L/400 | MPETHP≥ 0,8 μm. Está disponível um software fiável para ciclos de medição totalmente automatizados.
