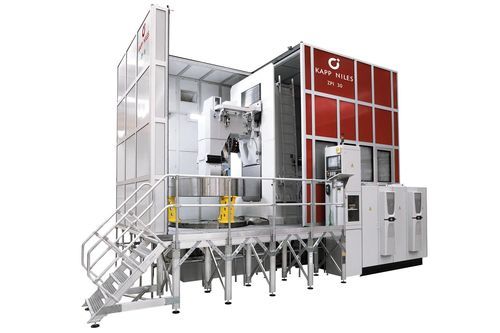

Retífica cilíndrica interna ZPI

para engrenagenspara peças de grandes dimensõesCNC

Descrição do produto
A série ZPI é uma retificadora de perfis projetada para o retificado de engrenagens internas de alta precisão e grande módulo. Foi desenvolvida para exigências de produção em série, como no setor de energia eólica, onde se exige maior rigidez e potência de retificação. Uma unidade pesada de retificação interna com rolamento de fuso reforçado garante a estabilidade do processo. O dispositivo de medição está integrado permanentemente na cabeça de retificação para minimizar os tempos de preparação e assegurar repetibilidade na produção.

Principais características

• Retificado de engrenagens internas
• Compensação de oscilações para controlo da concentricidade
• Cabeçote de retificação com dresser de duplo fuso

Dados técnicos (tabela)
ZPI 30 / 40
Ø peça máx.: 3.000 / 4.000 mm
Ø diâmetro primitivo máx.: 2.500 / 3.000 mm
Módulo máx.: 40 (45) / 45 mm
Largura de face máx.: 1.000 mm
Faixa de inclinação do cabeçote: ±35°

Características / especificações técnicas

• Modelo / série: ZPI
• Ø peça máx. (ZPI 30 / 40): 3.000 / 4.000 mm
• Ø diâmetro primitivo máx. (ZPI 30 / 40): 2.500 / 3.000 mm
• Módulo máx. (ZPI 30 / 40): 40 (45) / 45 mm
• Largura de face máx.: 1.000 mm
• Faixa de inclinação do cabeçote: ±35°
• Aplicação: retificado de perfis de engrenagens internas de alta precisão, produção em série (ex. setor eólico)
• Unidade de retificação interna pesada com ênfase na rigidez do rolamento do fuso
• Dispositivo de medição integrado permanentemente na cabeça para reduzir os tempos de preparação
