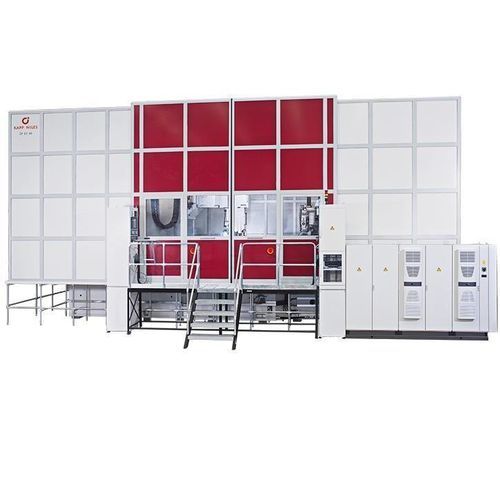

Retífica cilíndrica externa ZP E/I

cilíndrica internapara engrenagensde coluna

Visão geral
A série ZP E/I utiliza duas colunas de retificação independentes com uma mesa rotativa comum e unidades periféricas partilhadas. Projetada principalmente para oficinas por encomenda e produção em pequenas séries, a solução reduz área ocupada e investimento em comparação com duas máquinas separadas, permitindo mudança rápida entre retificação de engrenagens externas e internas.

Principais características

• Troca entre usinagem externa e interna sem necessidade de set-up
• Duas colunas de retificação independentes operando numa mesa rotativa comum
• Uma única unidade periférica (ex. sistema de refrigeração) para reduzir custos e espaço
• Disponível com diferentes mesas rotativas e bases de coluna na série ZP

Dados técnicos (ZP E/I 30 / 40 *)
Designação do modelo: ZP E/I 30 / 40 *
Diâmetro primitivo máx.: 3.000 / 4.000 mm
Comprimento máximo da peça: sob consulta
Módulo máx.: 50 mm
Largura de face máx.: 1.000 (1.500 / 2.000) mm
Faixa de inclinação da cabeça de retificação: -45° a +120°
* Os valores referem-se ao retificado de engrenagens externas. Para engrenagens internas, ver valores do modelo ZP I.

Especificações

• Tipo de máquina: retificadora de perfis de engrenagens (série ZP E/I)
• Colunas de retificação: 2 colunas independentes
• Mesa rotativa comum e periféricos partilhados
• Adequada para engrenagens externas (valores acima); engrenagens internas conforme ZP I
• Aplicações: oficinas, pequenas séries e protótipos
• Opções: variantes de mesas rotativas e bases de coluna
