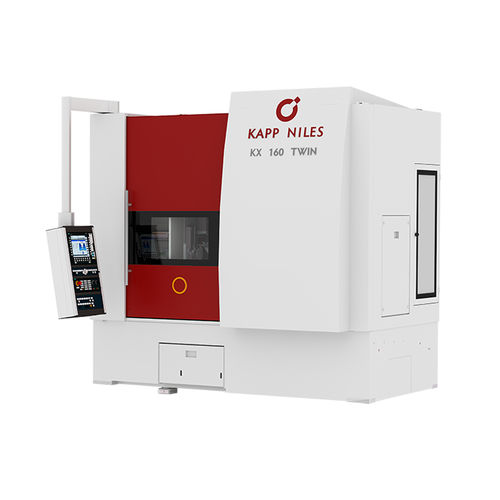

Centro de retífica para engrenagens KX TWIN series

com mesa rotativaCNCde alta velocidade

As máquinas da série KX TWIN foram concebidas para retificação contínua com ferramentas afiáveis e não afiáveis. São particularmente adequadas para volumes de produção elevados na produção de lotes médios e grandes de engrenagens e eixos. O conceito inclui dois fusos de peça idênticos, dispostos em lados opostos de uma mesa rotativa de indexação. Enquanto se usina uma peça, o segundo fuso de peça carrega/descarrega e alinha simultaneamente outra peça. As máquinas estão otimizadas para carregamento automático com uma combinação padronizada e económica de transportador de paletes e carregador de pórtico. A função de retificação de perfis está disponível opcionalmente para a KX 260 TWIN. Através da utilização de um fuso de retificação de alta velocidade (HS) opcional, é mesmo possível retificar engrenagens com arestas de interferência que requerem um diâmetro de ferramenta de 55 mm (retificação por geração) ou 20 mm (retificação de perfis). Características principais da série KX TWIN Conceito de máquina ideal para componentes de acionamento elétrico Ligação flexível a diferentes conceitos de automação Conceito de fuso duplo com mesa rotativa de indexação diâmetro máximo da ponta - 170 / 260 mm comprimento máximo da peça - 770 mm intervalo de módulos - 0,5 - 4,5 / 0,5 - 6 mm Largura máxima da face - 320 (520) mm Ângulo de rotação do cabeçote de retificação - ±45 graus
