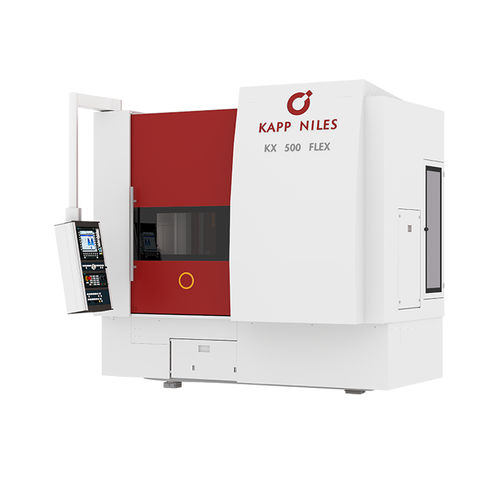

Centro de retífica para engrenagens KX 500 FLEX

CNC

A KX 500 FLEX, patenteada, foi concebida para a utilização flexível de uma vasta gama de ferramentas e tecnologias de maquinagem. Assim, é possível configurar soluções de produção específicas para cada aplicação, de modo a realizar diversas tarefas de processamento e uma ampla variedade de tamanhos de lotes de forma eficiente e económica. Podem ser utilizadas ferramentas afiáveis para processos de maquinagem versáteis e ferramentas CBN não afiáveis, tanto para uma produção altamente produtiva como para a retificação de geometrias de engrenagens com arestas de interferência. O conceito da máquina baseia-se numa mesa rotativa de indexação que incorpora o contraponto e o afiador deslocados em relação ao fuso da peça de trabalho. Graças à utilização de fusos auxiliares, é possível utilizar rodas de retificação de pequenas dimensões. Tanto as engrenagens internas involutas como os perfis especiais podem ser maquinados com o dispositivo de retificação interna. Características principais da KX 500 FLEX Maquinação de engrenagens e perfis especiais Máxima flexibilidade na utilização e combinação de diferentes processos de maquinação Elevado nível de qualidade, desde o protótipo até à produção em série diâmetro máximo da ponta - 500 mm comprimento máximo da peça - 1 000 mm intervalo de módulo de geração / perfil - 0,5 - 8 / 0,5 - 12 mm Largura máxima da face - 520 mm Ângulo de rotação do cabeçote de retificação - ±45 graus
